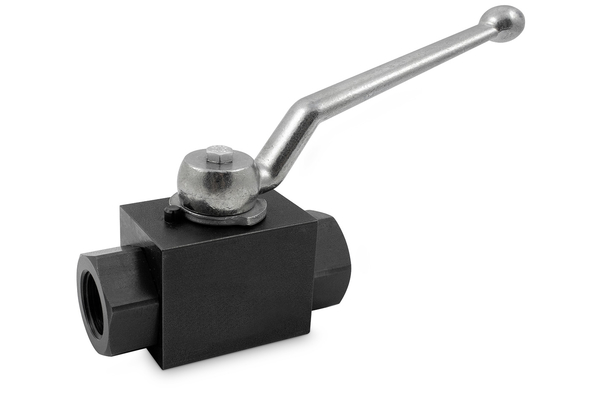

Robinet à boisseau sphérique (modèle bloc)(filetage femelle NPT)

Illustration similaire
Illustration similaire

Modèle 2/2 voies

Accessoires

Détails

Référence
KHB-NPT14I-6
%
SALE
KHB-NPT38I-10
%
SALE
KHB-NPT12I-12
%
SALE
KHB-NPT34I-20
%
SALE
KHB-NPT1I-25
%
SALE
KHB-NPT114I-25
%
SALE
DN
6
10
12
20
25
32/25
Pression de service [bar]
500
500
500
400
400
400
Filetage + norme
NPT Filetage femelle, ANSI/ASME B1.20.1-1983
NPT Filetage femelle, ANSI/ASME B1.20.1-1983
NPT Filetage femelle, ANSI/ASME B1.20.1-1983
NPT Filetage femelle, ANSI/ASME B1.20.1-1983
NPT Filetage femelle, ANSI/ASME B1.20.1-1983
NPT Filetage femelle, ANSI/ASME B1.20.1-1983
Filetage de raccordement [GA]
1/4 - 18 NPT
3/8 - 18 NPT
1/2 - 14 NPT
3/4 - 14 NPT
1 - 11.1/2 NPT
1.1/4 - 11.1/2 NPT
L [mm]
69
73
82
93
115
134
Longueur de bras [R] [mm]
76
100
112
187
187
187
B [mm]
20
30
35
45
55
55
H1 [mm]
10
14,5
17
24
26
26
H [mm]
25
35
40
55
60
60
GL [mm]
10
10,3
13,6
14,1
16,8
17,3
Quantité


Informations produits

  • Données techniques
    Matériau Joint de bille de commande: POM
    Matériau arbre de transmission: Acier
    Matériau bille de commande: Acier, chromage dur
    Matériau boîtier: Acier
    Matériau étanchéité arbre de transmission: NBR

Conseils pratiques

Robinets à boisseau sphérique haute pression avec guidage à bille flottant : Les robinets à boisseau sphérique à 2/2 voies et à 3/2 voies avec une bille flottante ne doivent être commutés que sans pression.
