KHM-G114I-32
Robinet à boisseau sphérique à manchon

Informations produits

• Données techniques

  DN:	32
  Pression de service [bar]:	400
  Filetage + norme:	Filetage Withworth (BSP), DIN EN ISO 228-1
  Filetage de raccordement [GA]:	G 1.1/4

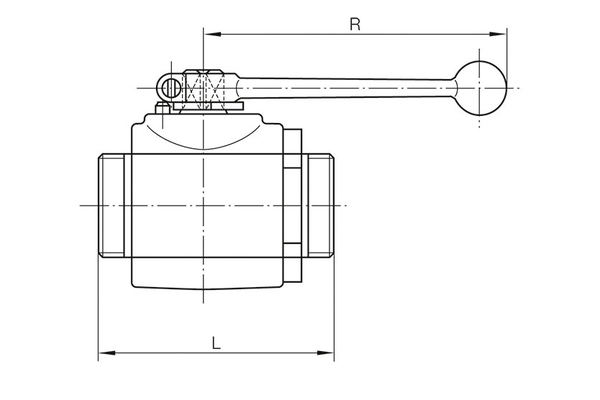

  L [mm]:	110
  Longueur de bras [R] [mm]:	211
  B [mm]:	73
  SW [mm]:	60
  SW1 [mm]:	17
  H1 [mm]:	36,5
  H [mm]:	80
  GL [mm]:	24,0
  Matériau Joint de bille de commande:	POM
  Matériau arbre de transmission:	Acier
  Matériau bille de commande:	Acier, chromage dur
  Matériau boîtier:	Acier
  Matériau étanchéité arbre de transmission:	NBR
