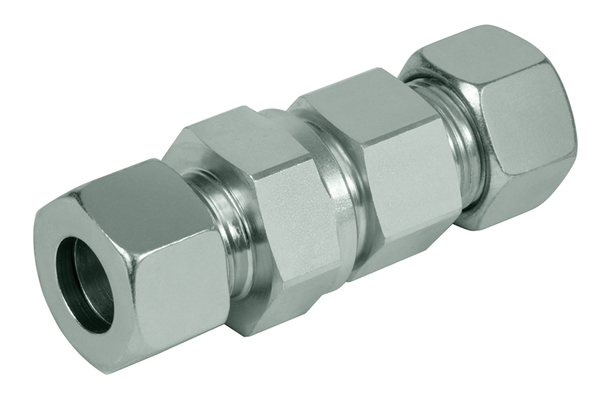

Raccord à bague coupante (métrique, série lourde)

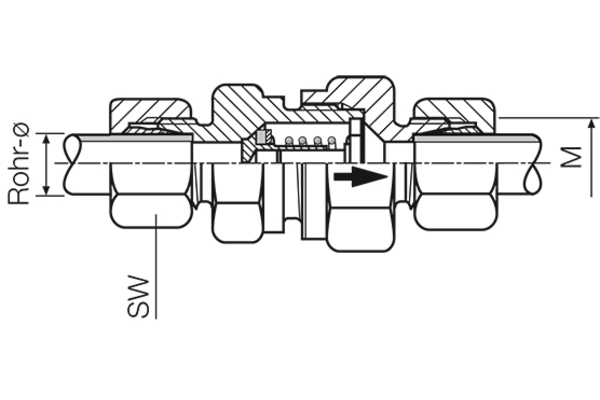

Illustration similaire
Illustration similaire
Accessoires

Détails

Référence
RV06RHD-S
%
SALE
RV08RHD-S
%
SALE
RV10RHD-S
%
SALE
RV12RHD-S
%
SALE
RV14RHD-S
%
SALE
RV16RHD-S
%
SALE
RV20RHD-S
%
SALE
RV25RHD-S
%
SALE
RV30RHD-S
%
SALE
RV38RHD-S
%
SALE
Pression de service [bar]
400
400
400
400
400
400
400
250
250
250
Filetage + norme
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 2353, série lourde, ISO 8434-1
Filetage de raccordement [GA]
M14x1,5
M16x1,5
M18x1,5
M20x1,5
M22x1,5
M24x1,5
M30x2,0
M36x2,0
M42x2,0
M52x2,0
Ø tube R [mm]
6
8
10
12
14
16
20
25
30
38
Filetage [G1]
M 14x1,5
M 16x1,5
M 18x1,5
M 20x1,5
M 22x1,5
M 24x1,5
M 30x2
M 36x2
M 42x2
M 52x2
Filetage [G2]
M 14x1,5
M 16x1,5
M 18x1,5
M 20x1,5
M 22x1,5
M 24x1,5
M 30x2
M 36x2
M 42x2
M 52x2
Série
S
S
S
S
S
S
S
S
S
S
Pression d'ouverture [bar]
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
1 bar +/- 20%
Quantité


Informations produits

  • Données techniques
    Forme: Clapets anti-retour
    Matériau: Acier
    Type de raccord 1: Métrique 24°
    Type de raccord 2: Métrique 24°

Avantages

Des pressions d'ouverture spécifiques sont possibles sur demande. Le marquage du sens du flux est apposé sur tous les clapets anti-retour.
