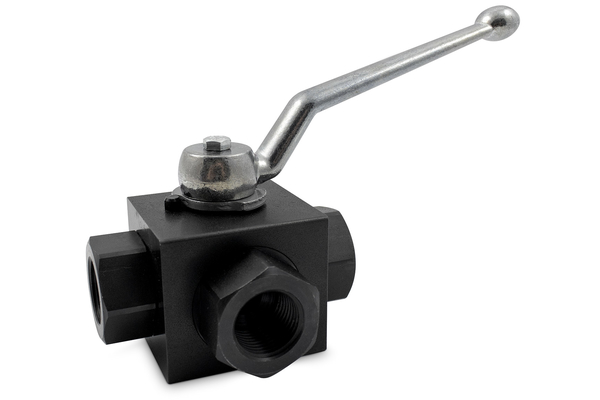

Robinet à boisseau sphérique commutable (BSP)

Détails

DN
4
6
10
12
20
25
32/25
4
6
10
12
20
25
32/25
Pression de service [bar]
500
500
500
500
400
400
400
500
500
500
500
400
400
400
Filetage + norme
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage Withworth (BSP), DIN EN ISO 228-1
Filetage de raccordement [GA]
G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4
G 1/8
G 1/4
G 3/8
G 1/2
G 3/4
G 1
G 1 1/4

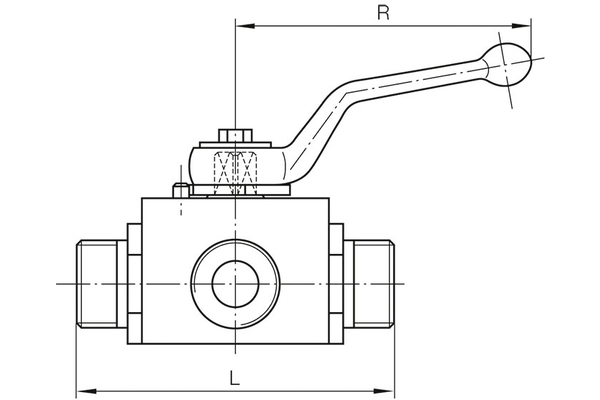

L [mm]
69
69
73
82
93
115
134
69
69
73
82
93
115
134
B [mm]
30
30
40
45
55
65
65
30
30
40
45
55
65
65
SW [mm]
19
19
24
30
41
50
50
19
19
24
30
41
50
50
SW1 [mm]
7
7
8
10
14
14
14
7
7
8
10
14
14
14
H1 [mm]
15,0
15,0
14,5
22,0
29,0
31,0
31,0
15,0
15,0
14,5
22,0
29,0
31,0
31,0
H [mm]
30
30
35
45
60
65
65
30
30
35
45
60
65
65

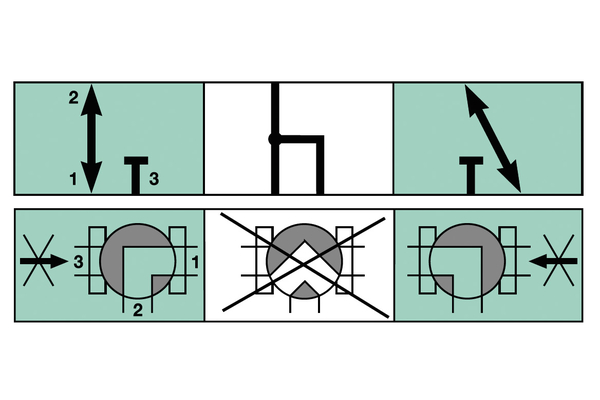

Perçage
L
L
L
L
L
L
L
T
T
T
T
T
T
T
GL [mm]
12
12
14
15
18
18
20
12
12
14
15
18
18
20
Quantité


Informations produits

  • Données techniques
    Matériau Joint de bille de commande: POM
    Matériau arbre de transmission: Acier
    Matériau bille de commande: Acier, chromage dur
    Matériau boîtier: Acier
    Matériau étanchéité arbre de transmission: NBR

Conseils pratiques

La commutation ne peut se faire qu'en l'absence de pression
