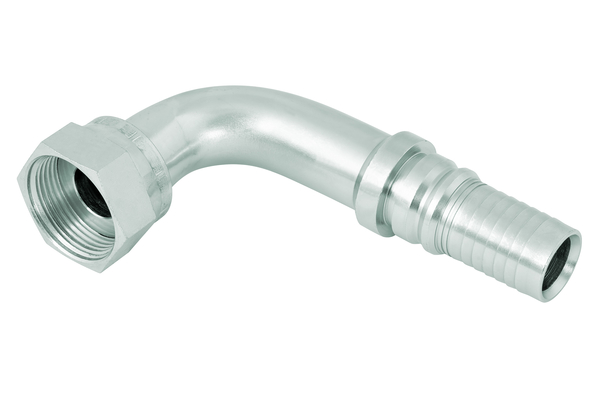

ORFS 90° avec écrou-raccord (HAI)

Illustration similaire
Illustration similaire

Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS

Accessoires

Détails

Référence
HAI12LORF90S12
%
SALE
HAI16LORF90S12
%
SALE
HAI16LORF90S16
%
SALE
HAI16LORF90S16SL110
%
SALE
HAI20LORF90S16
%
SALE
HAI24LORF90S24
%
SALE
HAI20LORF90S20
%
SALE
DN
19
19
25
25
25
38
31
Filetage + norme
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat

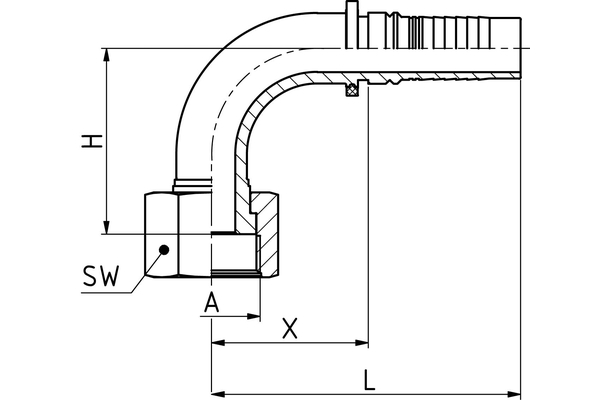

Filetage de raccord A
1-3/16-12
1-7/16-12
1-7/16-12
1.7/16"-12
1-11/16-12
2"-12
1.11/16"-12
X [mm]
64,2
66,2
75,2
78,0
73,2
106,3
91,7
H [mm]
58,0
58,0
66,0
110,0
66,0
76,0
81,0
SW1 [mm]
36
41
41
41
50
60
50
Quantité


Informations produits

  • Données techniques
    Désignation de raccord Indunorm: LORF 90°
    Forme: 90°
    Gamme d'embout à sertir: Programme multispiral HAI
    Matériau: Acier de décolletage
    Type de raccord: ORFS avec écrou-raccord 90°
