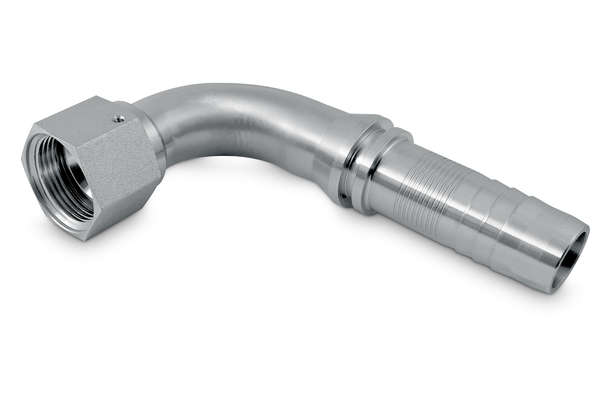

DKJ 90° (HAN)

Illustration similaire

Tête d'étanchéité JIC, cône 74° avec écrou-raccord, filetage UN/UNF

Accessoires

Détails

Référence
HAN17J90S12
%
SALE
HAN21J90S12
%
SALE
HAN21J90S16
%
SALE
HAN26J90S20
%
SALE
DN
19
19
25
32
Size
12
12
16
20
Pouce
3/4
3/4
1
1.1/4
Filetage + norme
Tête d'étanchéité JIC, cône 74° avec écrou-raccord, filetage UN/UNF
Tête d'étanchéité JIC, cône 74° avec écrou-raccord, filetage UN/UNF
Tête d'étanchéité JIC, cône 74° avec écrou-raccord, filetage UN/UNF
Tête d'étanchéité JIC, cône 74° avec écrou-raccord, filetage UN/UNF
Filetage de raccord A
1.1/16-12
1.5/16-12
1.5/16-12
1.5/8-12
X [mm]
59,1
58,1
75,7
84,0
L1 [mm]
114,0
113,0
140,0
180,0
H [mm]
57,0
63,5
67,0
78,0
SW1 [mm]
32
38
38
50
Type d’écrou
inséré
inséré
inséré
inséré
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: JF 90°
    Forme: 90°
    Gamme d'embout à sertir: Programme multispiral HAN No-Skive
    Matériau: Acier galvanisé
    Matériau: Acier galvanisé
    Type de raccord: DKJ 90°

Avantages

Il n'est pas nécessaire de dénuder le tuyau ISOFLEX6000 !
