SFL 3000 PSI 45° (HV)

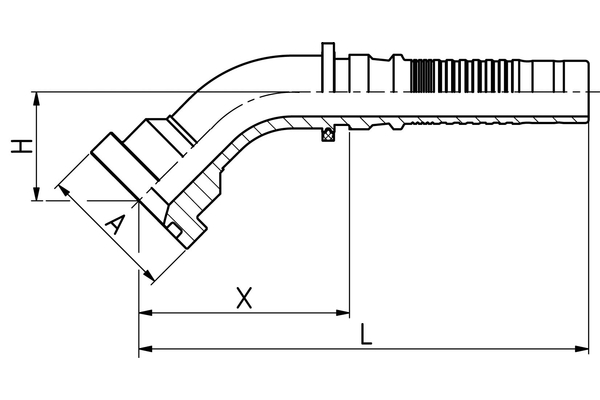

Illustration similaire

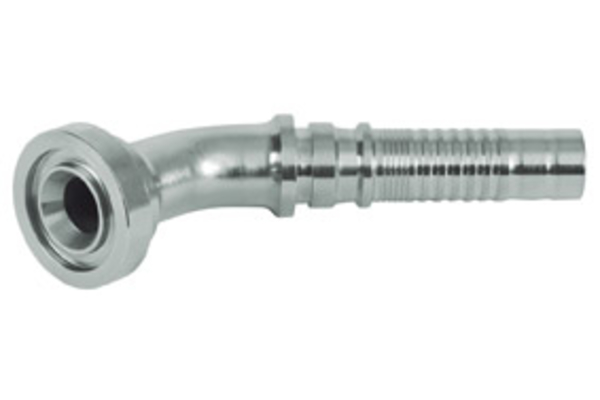

Illustration similaire

Collerette de bride SAE J518 (ISO 6162) série standard 3.000 PSI

Accessoires

Détails

Référence
HV-S12SFH45S12
%
SALE
HV16SFH45S12
%
SALE
HV12SFH45S16
%
SALE
HV-S16SFH45S16
%
SALE
HV20SFH45S16
%
SALE
HV16SFH45S20
%
SALE
HV-S20SFH45S20
%
SALE
DN
19
19
25
25
25
31
31
Size
12
12
16
16
16
20
20
Pouce
3/4
3/4
1
1
1
1.1/4
1.1/4
Filetage + norme
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Collerette de bride SAE J518 (ISO 6152), série standard 3.000 psi = env. 206 bar
Taille de bride D2
3/4"
1"
3/4"
1"
1.1/4"
1"
1.1/4"
X [mm]
61,0
74,5
78,0
80,5
88,0
90,5
106,0
L1 [mm]
133,5
147,0
157,5
160,0
167,5
168,5
184,0
H [mm]
30,0
29,5
30,0
35,0
33,5
33,5
38,5
D2 [mm]
38,1
44,5
38,1
44,5
50,8
44,5
50,8
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: SFH 45°
    Forme: 45°
    Gamme d'embout à sertir: Programme multispiral HV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 120
    Résistance à la rouille rouge [h]: 720
    Surface: ZnNi
    Type de raccord: SFL 3.000 PSI 45°

Conseils pratiques

Longueurs de tiges spéciales disponibles selon vos indications.
