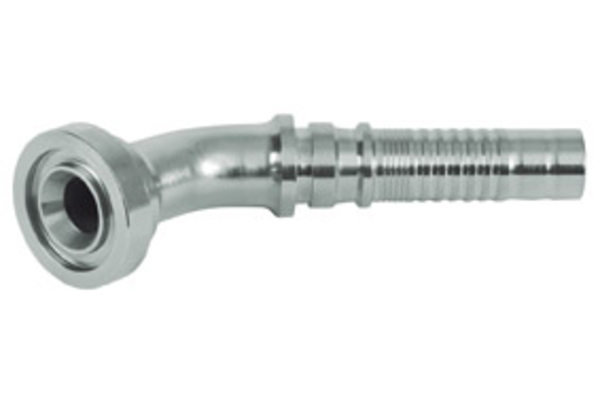

SFS 6000 PSI 45° (HV)

Illustration similaire
Illustration similaire

Collerette de bride SAE J518 (ISO 6162) série haute pression 6.000 PSI

Accessoires

Détails

Référence
HV-S08SFH6-45S10
%
SALE
HV-S12SFH6-45S10
%
SALE
HV-S16SFH6-45S10
%
SALE
HV-S12SFH6-45S12
%
SALE
HV-S16SFH6-45S12
%
SALE
HV-S12SFH6-45S16
%
SALE
HV-S16SFH6-45S16
%
SALE
HV-S20SFH6-45S16
%
SALE
HV-S16SFH6-45S20
%
SALE
HV-S20SFH6-45S20
%
SALE
HV-S24SFH6-45S20
%
SALE
DN
16
16
16
19
19
25
25
25
31
31
31
Size
10
10
10
12
12
16
16
16
20
20
20
Pouce
5/8
5/8
5/8
3/4
3/4
1
1
1
1.1/4
1.1/4
1.1/4
Filetage + norme
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Collerette de bride SAE J518 (ISO 6152), série haute pression 6.000 psi = env. 413 bar
Taille de bride D2
1/2"
3/4"
1"
3/4"
1"
3/4"
1"
1.1/4"
1"
1.1/4"
1.1/2"

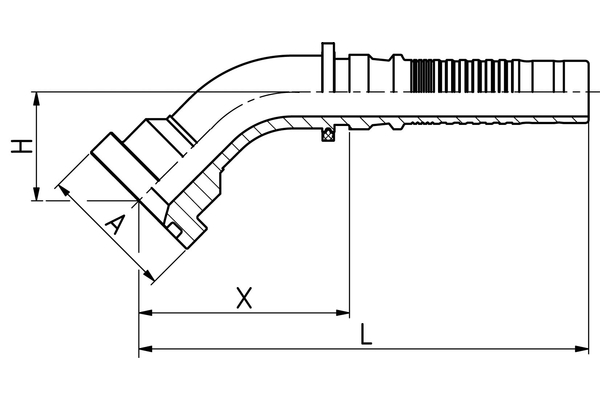

X [mm]
57,5
60,0
63,5
63,0
67,5
90,0
81,5
88,0
107,0
98,5
108,0
L1 [mm]
115,0
117,5
121,0
135,5
140,0
169,0
161,5
167,5
185,0
176,5
186,0
H [mm]
22,5
25,0
29,0
32,0
31,0
37,0
36,0
42,5
47,0
41,5
47,5
D2 [mm]
31,8
41,3
47,6
41,3
47,6
41,3
47,6
54,0
47,6
54,0
63,5
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: SFH 6 - 45°
    Forme: 45°
    Gamme d'embout à sertir: Programme multispiral HV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 120
    Résistance à la rouille rouge [h]: 720
    Surface: ZnNi
    Type de raccord: SFS 6.000 PSI 45
