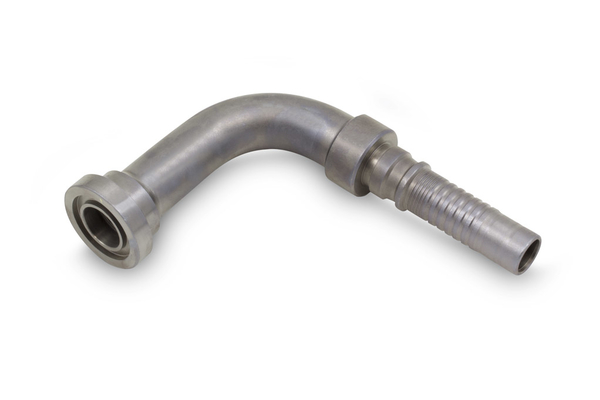

SFS CAT 90° (HV)

Illustration similaire
Illustration similaire

Collerette de bride (CAT), série haute pression

Accessoires

Détails

Référence
HV-S12SFH9-90S12
%
SALE
HV-S16SFH9-90S12
%
SALE
HV-S12SFH9-90S16
%
SALE
HV-S16SFH9-90S16
%
SALE
HV-S20SFH9-90S16
%
SALE
HV-S16SFH9-90S20
%
SALE
HV-S20SFH9-90S20
%
SALE
HV-S24SFH9-90S20
%
SALE
DN
19
19
25
25
25
31
31
31
Size
12
12
16
16
16
20
20
20
Pouce
3/4
3/4
1
1
1
1.1/4
1.1/4
1.1/4
Filetage + norme
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Collerette de bride (CAT), série haute pression
Taille de bride D2
3/4"
1"
3/4"
1"
1.1/4"
1"
1.1/4"
1.1/2"

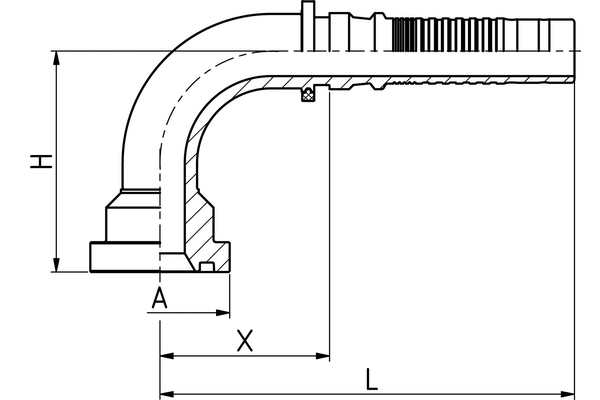

X [mm]
71,0
71,5
70,0
82,5
85,5
92,5
91,5
93,0
L1 [mm]
143,5
144,0
162,0
162,0
165,0
170,5
169,5
171,0
H [mm]
68,5
71,0
83,5
82,0
83,5
95,5
96,0
96,0
D2 [mm]
41,3
47,6
41,3
47,6
54,0
47,6
54,0
63,5
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: SFH 9 - 90°
    Forme: 90°
    Gamme d'embout à sertir: Programme multispiral HV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 120
    Résistance à la rouille rouge [h]: 720
    Surface: ZnNi
    Type de raccord: SFS CAT 90°
