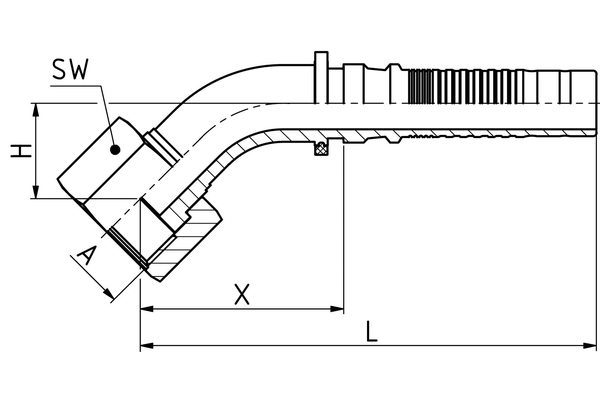

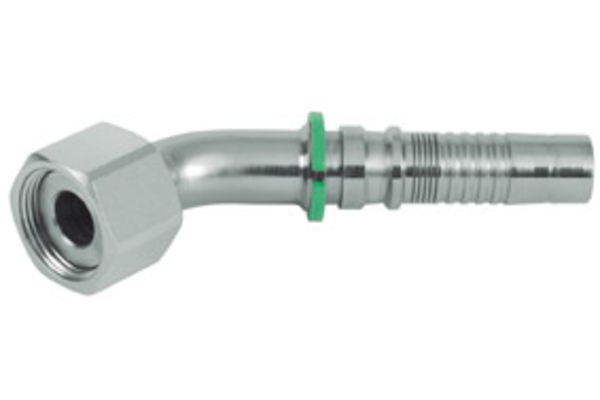

ORFS 45° avec écrou-raccord (HV)

Illustration similaire
Illustration similaire

Embouts à sertir haute pression

Accessoires

Détails

Référence
HV-S12LORF45S12
%
SALE
HV-S16LORF45S16
%
SALE
HV-S20LORF45S20
%
SALE
DN
19
25
31
Size
12
16
20
Pouce
3/4
1
1.1/4
Filetage + norme
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
Filetage de raccord A
1.3/16"-12 UN
1.7/16"-12 UN
1.11/16"-12 UN
X [mm]
81,0
99,0
122,0
L1 [mm]
138,0
161,0
187,0
H [mm]
29,0
40,0
44,5
SW1 [mm]
36
41
50
Type d’écrou
Écrou-raccord
Écrou-raccord
Écrou-raccord
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: LORF 45°
    Forme: 45°
    Gamme d'embout à sertir: Programme multispiral HV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 72
    Résistance à la rouille rouge [h]: 144
    Surface: ZnNi
    Type de raccord: ORFS 45° avec écrou-raccord
