ORFS 90° avec écrou-raccord (HV)

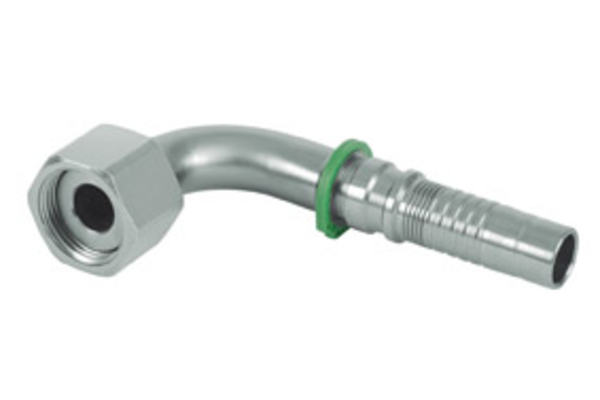

Illustration similaire

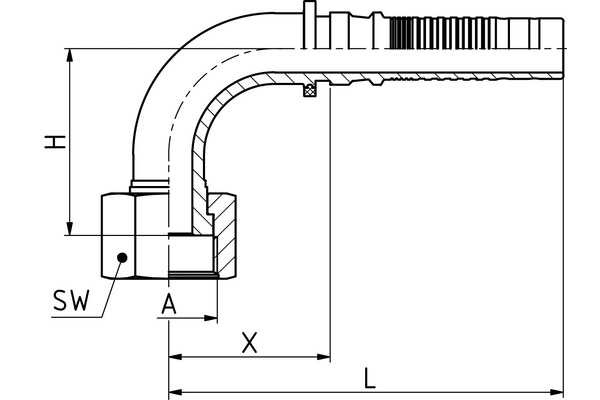

Illustration similaire

Embouts à sertir haute pression

Accessoires

Détails

Référence
HV-S12LORF90S12
%
SALE
HV-S16LORF90S16
%
SALE
HV-S20LORF90S20
%
SALE
DN
19
25
31
Size
12
16
20
Pouce
3/4
1
1.1/4
Filetage + norme
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
filetage d'écrou UN/UNF, à joint plat
Filetage de raccord A
1.3/16"-12 UN
1.7/16"-12 UN
1.11/16"-12 UN
X [mm]
102,5
130,5
157,0
L1 [mm]
128,0
149,0
170,5
H [mm]
60,0
78,0
95,5
SW1 [mm]
36
41
50
Type d’écrou
Écrou-raccord
Écrou-raccord
Écrou-raccord
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: LORF 90°
    Forme: 90°
    Gamme d'embout à sertir: Programme multispiral HV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 72
    Résistance à la rouille rouge [h]: 144
    Surface: ZnNi
    Type de raccord: ORFS 90° avec écrou-raccord
