CEL

Illustration similaire
Illustration similaire

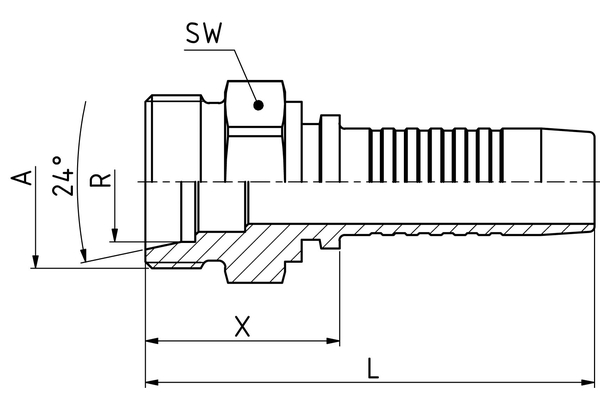

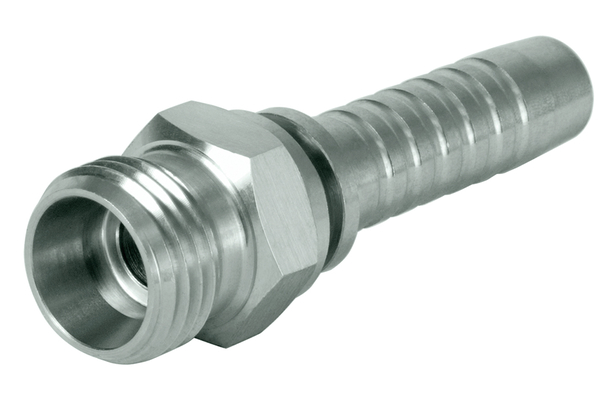

Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère

Accessoires

Détails

Référence
XV12ME06-03
%
SALE
XV12ME06-04
%
SALE
XV14ME08-04
%
SALE
XV16ME10-04
%
SALE
XV18ME12-04
%
SALE
XV16ME10-05
%
SALE
XV18ME12-05
%
SALE
XV22ME15-05
%
SALE
XV16ME10-06
%
SALE
XV18ME12-06
%
SALE
XV22ME15-06
%
SALE
XV18ME12-08
%
SALE
XV22ME15-08
%
SALE
XV26ME18-08
%
SALE
XV26ME18-10
%
SALE
XV30ME22-12
%
SALE
XV36ME28-16
%
SALE
XV45ME35-20
%
SALE
XV52ME42-24
%
SALE
DN
05
06
06
06
06
08
08
08
10
10
10
12
12
12
16
19
25
31
38
Size
03
04
04
04
04
05
05
05
06
06
06
08
08
08
10
12
16
20
24
Pouce
3/16
1/4
1/4
1/4
1/4
5/16
5/16
5/16
3/8
3/8
3/8
1/2
1/2
1/2
5/8
3/4
1
1.1/4
1.1/2
Filetage + norme
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Filetage de raccord A
M12x1,5
M12x1,5
M14x1,5
M16x1,5
M18x1,5
M16x1,5
M18x1,5
M22x1,5
M16x1,5
M18x1,5
M22x1,5
M18x1,5
M22x1,5
M26x1,5
M26x1,5
M30x2
M36x2
M45x2
M52x2
Ø tube R [mm]
6
8
10
12
10
12
15
10
12
15
12
15
18
18
22
28
35
42
X [mm]
20,7
20,9
21,9
22,9
23,9
22,9
23,9
24,9
24,5
25,5
27,5
25,1
26,1
27,1
29,0
30,1
32,1
36,5
42,5
L1 [mm]
43,7
47,4
48,4
49,4
50,4
49,4
50,4
51,4
58,0
59,0
61,0
57,6
58,6
59,6
67,6
74,4
86,4
94,4
110,0
SW1 [mm]
14
14
14
17
19
17
19
22
17
19
22
19
22
27
27
30
36
46
55
L [mm]
47
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Spécifications
    Désignation de raccord Indunorm: ME
    Forme: 0°
    Gamme d'embout à sertir: Programme universel XV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 120
    Résistance à la rouille rouge [h]: 720
    Surface: Zinc-nickel
    Type de raccord: CEL

Conseils pratiques

Le prémontage de la bague coupante doit être effectué dans l'embout de prémontage trempé RV..VM-L/S. Veuillez consulter nos instructions de montage pour le montage correct des bagues coupantes dans l'annexe technique.
