CEL/CES - LINDE

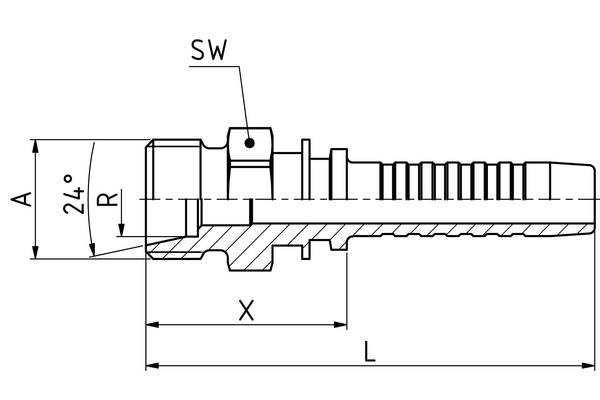

Illustration similaire

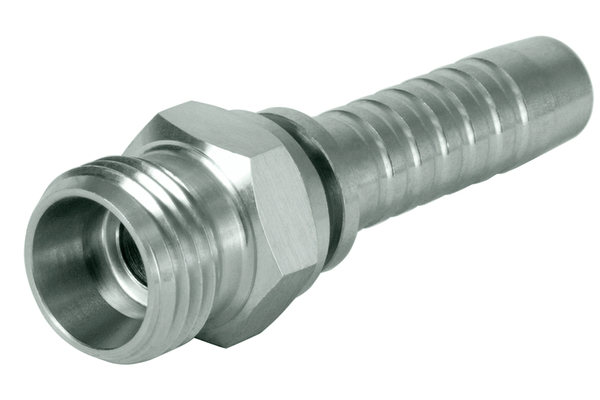

Illustration similaire

Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère

Accessoires

Détails

Référence
XV16ME10-05LS
%
SALE
XV16ME10-06LS
%
SALE
XV18ME12-06LS
%
SALE
XV20ME12-06LS
%
SALE
DN
08
10
10
10
Size
05
06
06
06
Pouce
5/16
3/8
3/8
3/8
Filetage + norme
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série légère
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Filetage de raccord A
M16x1,5
M16x1,5
M18x1,5
M20x1,5
Ø tube R [mm]
10
10
12
12
X [mm]
28,4
28,4
28,4
28,4
L1 [mm]
61,3
61,3
61,3
63,3
SW1 [mm]
17
17
19
22
Quantité


Informations produits

  • Spécifications
    Désignation de raccord Indunorm: ME
    Forme: 0°
    Gamme d'embout à sertir: Programme universel XV
    Matériau: Acier de décolletage
    Surface: Chrome III
    Type de raccord: CEL

Conseils pratiques

Le prémontage de la bague coupante doit être effectué dans l'embout de prémontage trempé RV..VM-L/S. Veuillez consulter nos instructions de montage pour le montage correct des bagues coupantes dans l'annexe technique.
