XV20SFH90S16
SFL 3.000 PSI 90° SFH 90°

Informations produits

• Données techniques

  DN:	25
  Size:	16
  Pouce:	1
  Pression de service [bar]:	206
  Filetage + norme:	Collerette de bride SAE J518 (ISO 6162-1) série standard. 3.000 psi = env. 206 bar
  Taille de bride D2:	1.1/4"

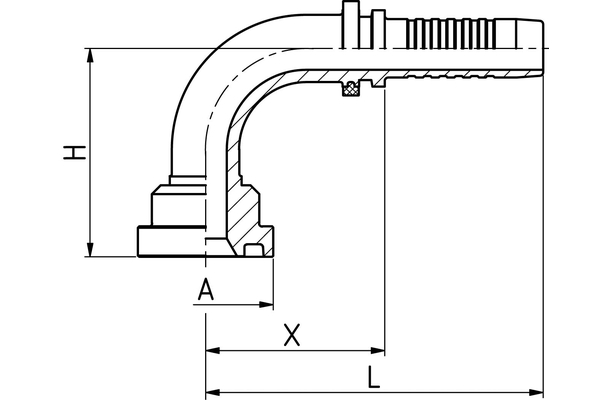

  X [mm]:	99,0
  L1 [mm]:	154,0
  H [mm]:	79,0
  D2 [mm]:	50,8
  Désignation de raccord Indunorm:	SFH 90°
  Forme:	90°
  Gamme d'embout à sertir:	Programme universel XV
  Matériau:	Acier de décolletage
  Résistance à la rouille blanche [h]:	120
  Résistance à la rouille rouge [h]:	720
  Surface:	Zinc-nickel
  Type de raccord:	SFL 3.000 PSI 90°
