XV16SFH9-45S12
SFS CAT 45° SFH 9 - 45°

Informations produits

• Données techniques

  DN:	19
  Size:	12
  Pouce:	3/4
  Pression de service [bar]:	413
  Filetage + norme:	Collerette de bride CAT, série haute pression. 6.000 psi = env. 413 bar
  Taille de bride D2:	1"

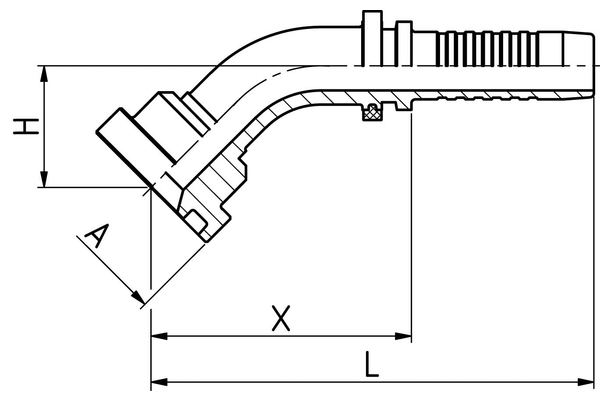

  X [mm]:	76,0
  L1 [mm]:	122,0
  H [mm]:	42,5
  D2 [mm]:	44,5
  Désignation de raccord Indunorm:	SFH 9 - 45°
  Forme:	45°
  Gamme d'embout à sertir:	Programme universel XV
  Matériau:	Acier de décolletage
  Résistance à la rouille blanche [h]:	72
  Résistance à la rouille rouge [h]:	144
  Surface:	Chrome III
  Type de raccord:	SFS 6.000 PSI CAT 45°
