ORFS 90° avec longueur de corps spécial et écrou-raccord

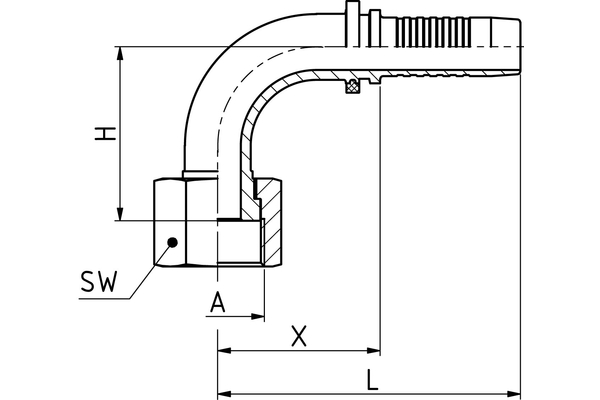

Illustration similaire

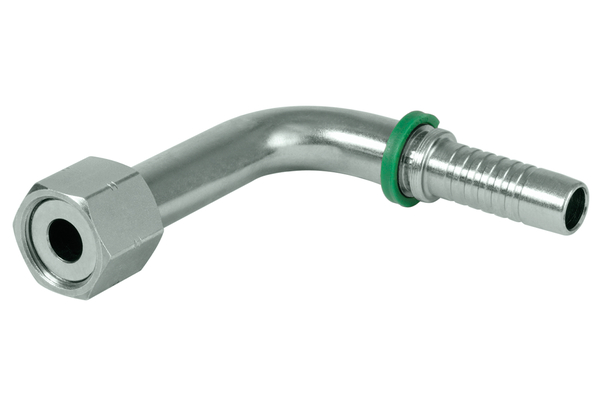

Illustration similaire

Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS

Accessoires

Détails

Référence
XV04LORF90SL04
%
SALE
XV06LORF90SL06
%
SALE
XV08LORF90SL08
%
SALE
XV10LORF90SL10
%
SALE
XV12LORF90SL12
%
SALE
XV16LORF90SL16
%
SALE
XV20LORF90SL20
%
SALE
XV24LORF90SL24
%
SALE
DN
06
10
12
16
19
25
31
38
Size
04
06
08
10
12
16
20
24
Pouce
1/4
3/8
1/2
5/8
3/4
1
1.1/4
1.1/2
Filetage + norme
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Forme d'étanchéité ORFS avec écrou-raccord, filetage UN/UNF/UNS
Filetage de raccord A
9/16"-18 UNF
11/16"-16 UN
13/16"-16 UN
1"-14 UNS
1.3/16"-12 UN
1.7/16"-12 UN
1.11/16"-16 UN
2"-12 UN
X [mm]
32,8
37,0
38,5
45,0
52,8
61,4
76,3
82,3
L1 [mm]
63,0
70,5
74,0
83,5
98,8
116,6
136,3
150,0
H [mm]
58,0
69,0
82,0
94,0
96,0
114,0
129,0
146,0
SW1 [mm]
17
22
24
30
36
41
50
60
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: LORF 90° SL
    Forme: 90°
    Gamme d'embout à sertir: Programme universel XV
    Matériau: Acier de décolletage
    Résistance à la rouille blanche [h]: 72
    Résistance à la rouille rouge [h]: 144
    Type de raccord: ORFS 90° avec longueur de tige spéciale et écrou-raccord
