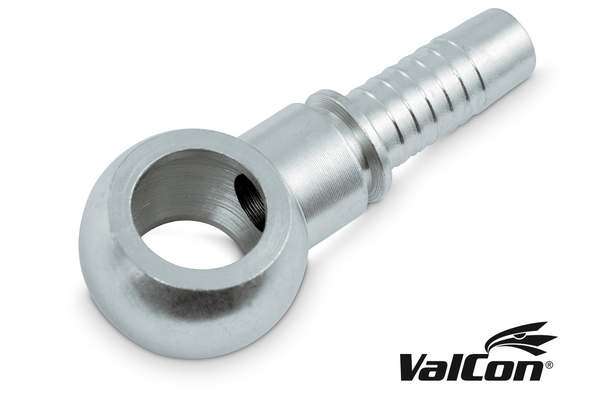

ValCon® RGN - Raccord à bague - pour vis creuses métriques

Illustration similaire
Illustration similaire

Embout à bague selon DIN 7642 pour vis creuses métriques

Accessoires

Détails

Référence
VC12MRN04
%
SALE
VC14MRN05
%
SALE
VC16MRN06
%
SALE
VC18MRN08
%
SALE
VC22MRN10
%
SALE
VC26MRN12
%
SALE
VC30MRN16
%
SALE
VC10MRN04
%
SALE
VC14MRN04
%
SALE
VC12MRN05
%
SALE
VC16MRN05
%
SALE
VC14MRN06
%
SALE
VC18MRN06
%
SALE
VC22MRN08
%
SALE
DN
6
8
10
12
16
19
25
6
6
8
8
10
10
12
Size
04
05
06
08
10
12
16
04
04
05
05
06
06
08
Pouce
1/4"
5/16"
3/8"
1/2"
5/8"
3/4"
1"
1/4"
1/4"
5/16"
5/16"
3/8"
3/8"
1/2"
Filetage + norme
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
Embout à bague selon DIN 7642 pour vis creuses métriques
d [mm]
4,0
5,5
7,0
9,5
12,0
15,0
20,0
4,0
4,0
5,5
5,5
7,0
7,0
9,5
Pipe E [mm]
27
28
26
29
31
38
43
25
27
22
26
25
29
31
T
M12
M14
M16
M18
M22
M16
M30
M10
M14
M30
M16
M14
M18
M22
Alésage de l'embout annulaire [mm]
M12
M14
M16
M18
M22
M26
M30
M10
M14
M12
M16
M14
M18
M22
E [mm]
20
24
28
32
35
46
54
17
24
20
28
24
32
36
C [mm]
27,0
28,0
26,0
29,0
32,0
35,5
41,5
25,0
21,5
22,0
24,5
28,0
29,0
31,0
L [mm]
54,5
57,5
57,5
63,5
71,5
89,0
101,5
52,5
49,0
51,5
54,0
59,5
60,5
64,5
Quantité


Largeurs nominales standard en caractères gras

Informations produits

  • Données techniques
    Désignation de raccord Indunorm: MRN
    Forme: 0°
    Gamme d'embout à sertir: VC
    Matériau: Acier de décolletage
    Type de raccord: RGN
