CES INOX (XP)

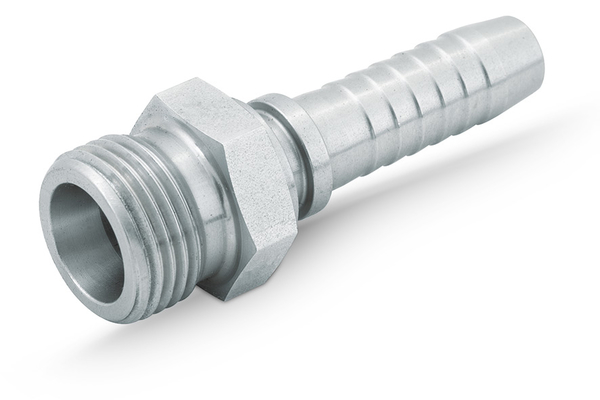

Illustration similaire

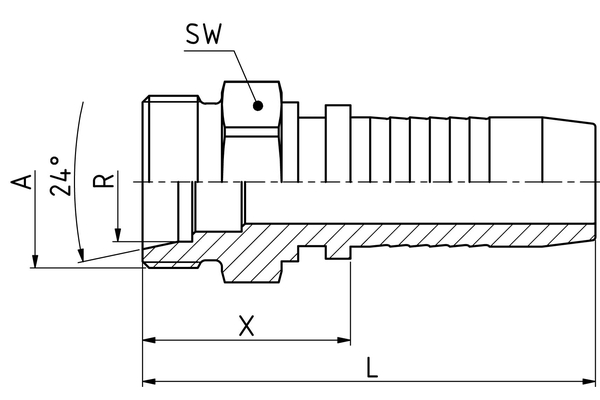

Illustration similaire

Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde

Accessoires

Détails

Référence
XP14ME06-03VA
%
SALE
XP16ME08-03VA
%
SALE
XP14ME06-04VA
%
SALE
XP16ME08-04VA
%
SALE
XP18ME10-04VA
%
SALE
XP18ME10-05VA
%
SALE
XP20ME12-05VA
%
SALE
XP22ME14-05VA
%
SALE
XP18ME10-06VA
%
SALE
XP20ME12-06VA
%
SALE
XP22ME14-06VA
%
SALE
XP24ME16-06VA
%
SALE
XP24ME16-08VA
%
SALE
XP30ME20-08VA
%
SALE
XP30ME20-10VA
%
SALE
XP30ME20-12VA
%
SALE
XP36ME25-12VA
%
SALE
XP36ME25-16VA
%
SALE
XP42ME30-16VA
%
SALE
XP52ME38-20VA
%
SALE
DN
5
5
6
6
6
8
8
8
10
10
10
10
12
12
16
19
19
25
25
31
Size
3
3
4
4
4
5
5
5
6
6
6
6
8
8
10
12
12
16
16
20
Pouce
3/16"
3/16"
1/4"
1/4"
1/4"
5/16"
5/16"
5/16"
3/8"
3/8"
3/8"
3/8"
1/2"
1/2"
5/8"
3/4"
3/4"
1"
1"
1 1/4"
Filetage + norme
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Goupille filetée avec forme d'alésage W (24°) selon DIN 3861, série lourde
Filetage de raccord A
M 14 x 1,5
M 16 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
M 18 x 1,5
M 20 x 1,5
M 22 x 1,5
M 24 x 1,5
M 24 x 1,5
M 30 x 2
M 30 x 2
M 30 x 2
M 36 x 2
M 36 x 2
M 42 x 2
M 52 x 2
Ø tube R [mm]
6
8
6
8
10
10
12
14
10
12
14
16
16
20
20
20
25
25
30
38
X [mm]
23,7
23,7
25
25,5
25,5
25,5
27,5
27,5
25,5
25,5
28
28
28
33
34
37
40
40
42,5
45
SW1 [mm]
14
17
14
17
19
19
22
22
19
22
22
24
24
30
30
30
36
36
46
55
Quantité


Informations produits

  • Données techniques
    Désignation de raccord Indunorm: ME INOX
    Forme: 0°
    Gamme d'embout à sertir: XP INOX
    Matériau: Acier inoxydable 1.4571
    Type de raccord: CES INOX
