ORFS Filetage mâle INOX (XP)

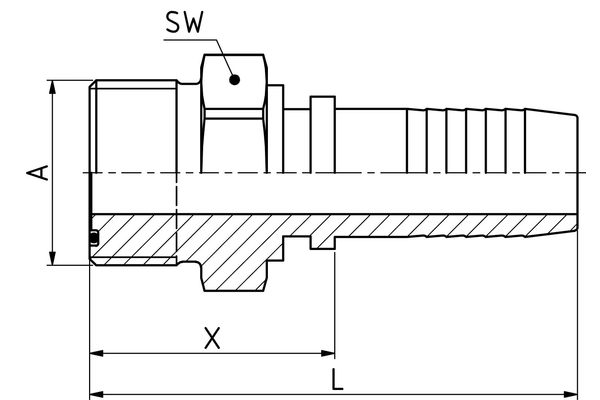

Illustration similaire

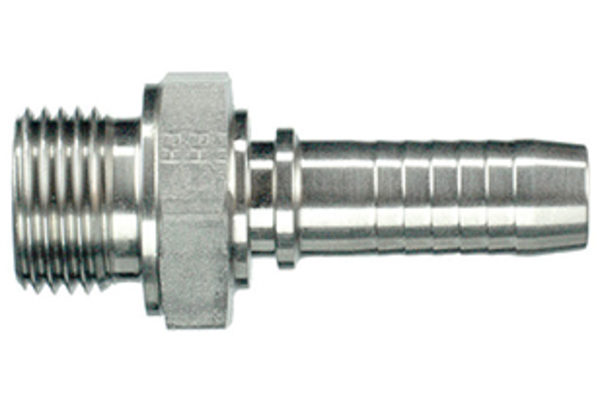

Illustration similaire

Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS

Accessoires

Détails

Référence
XP04ORM04VA
%
SALE
XP06ORM06VA
%
SALE
XP08ORM08VA
%
SALE
XP10ORM10VA
%
SALE
XP12ORM12VA
%
SALE
XP16ORM16VA
%
SALE
XP20ORM20VA
%
SALE
XP24ORM24VA
%
SALE
DN
6
10
12
16
19
25
31
38
Size
4
6
8
10
12
16
20
24
Pouce
1/4"
3/8"
1/2"
5/8"
3/4"
1"
1 1/4"
1 1/2"
Filetage + norme
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Forme d'étanchéité ORFS, filetage mâle avec joint torique frontal, filetage UN/UNF/UNS
Filetage de raccord A
9/16"-18
11/16"-16
13/16"-16
1"-14
1. 3/16"-12
1. 7/16"-12
1. 11/16"-12
2"-12
X [mm]
24
26
28
34,5
38
39,7
42,5
46,5
Tor joint torique [mm]
1,78
1,78
1,78
1,78
1,78
1,78
1,78
1,78
Joint torique 1
7,65 x 1,78
9,25 x 1,78
12,42 x 1,78
15,60 x 1,78
18,77 x 1,78
23,52 x 1,78
29,87 x 1,78
37,82 x 1,78
SW1 [mm]
17
19
22
27
32
41
46
55
d [mm]
7,65
9,25
12,42
15,6
18,77
23,52
29,87
37,82
Quantité


Informations produits

  • Données techniques
    Désignation de raccord Indunorm: ORM INOX
    Forme: 0°
    Gamme d'embout à sertir: XP INOX
    Matériau: Acier inoxydable 1.4571
    Type de raccord: ORFS avec filetage mâle
