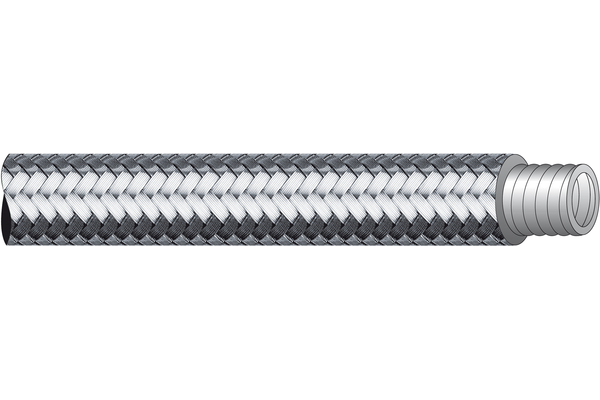

Tuyau ondulé TEF3W-H

Illustration similaire

Tuyau de pression/tuyau en téflon hautement flexible pour les applications dans l'hydraulique ainsi que pour l'utilisation de liquides agressifs et chauds ou froids Les tuyaux en PTFE d'Indunorm sont fabriqués sur la base des normes de qualité les plus élevées et à partir de matériaux soigneusement sélectionnés.

Accessoires

Détails

Référence
TEF3W06-H
%
SALE
TEF3W08-H
%
SALE
TEF3W10-H
%
SALE
TEF3W12-H
%
SALE
TEF3W16-H
%
SALE
TEF3W20-H
%
SALE
TEF3W25-H
%
SALE
TEF3W32-H
%
SALE
TEF3W40-H
%
SALE
DN
06
08
10
12
16
19
25
31
38
Size
04
05
06
08
10
12
16
20
24
Pouce
1/4
5/16
3/8
1/2
5/8
3/4
1
1.1/4
1.1/2"
Ø extérieur [mm]
11,6
13,5
15,9
19,7
23,3
26,8
33,4
41,3
49,0
Ø intérieur [mm]
38,9
Rayon de flexion [mm]
18
19
20
25
50
65
90
110
152
Pression de service [bar]
129
129
103
77
62
51
40
25
30
Pression d'éclatement [bar]
517
517
414
310
248
207
160
103
90
Facteur de sécurité
4:1
4:1
4:1
4:1
4:1
4:1
4:1
4:1
3:1
Monture standard
XV04P3W
XV05P3W
XV06P3W
XV08P3W
XV10P3W
XV12P3W
XV16P3W
XV20P3W
Monture standard en acier inoxydable
XP-PTFE-W04VA
XP-PTFE-W05VA
XP-PTFE-W06VA
XP-PTFE-W08VA
XP-PTFE-W10VA
XP-PTFE-W12VA
XP-PTFE-W16VA
XP-PTFE-W20VA
Poids [kg]
0,13
0,21
0,21
0,29
0,36
0,38
0,61
0,8
0,952
Diamètre extérieur max. [mm]
11,6
13,5
15,9
19,7
23,3
26,8
33,4
41,3
Quantité


Informations produits

  • Données techniques
    Application: Industrie hydraulique et chimique
    Couleur âme intérieure: blanc
    Homologation MSHA: non
    Médias: Résistance aux fluides sur demande
    Nombre de couches: 1
    Plage de température [°C]: -60°C à +260°C
    Support de pression: Tresse en fil d'acier inoxydable (A.I.S.I. 304/1.4301)
    Température de service max. [°C]: +260°
    Âme intérieure: Tube extrudé ondulé sans soudure en PTFE

Avantages

Spectre de température très élevé en combinaison avec des rayons de courbure réduits. Utilisable comme tuyau de transfert (de transport) dans l'industrie chimique (p. ex. technique des colles, technique des solvants). Peut être confectionné avec des embouts à sertir du programme universel XV en acier ou en acier inoxydable.

Accessoires

Embouts à sertir du programme universel XV (disponible également en acier inoxydable).

Conseils pratiques

L'utilisation de notre douille à sertir spéciale permet d'éviter le collage habituel de la ligne de séparation avec du ruban adhésif en tissu. Toutefois, lors du stockage, les extrémités doivent être sécurisées de manière à éviter d'endommager l'âme interne, afin d'éviter tout risque pour le personnel.
