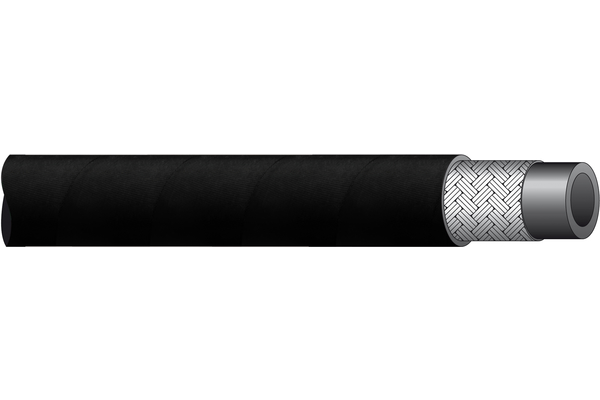

Tuyau tressé 2TE RAIL HOSE

Tuyau hydraulique noir, résistant à l'abrasion, avec un revêtement textile, selon EN 854 - 2TE.. Conforme à la norme EN 45545-2 (pour les niveaux de danger HL1 - HL2 ensembles d'exigences R22 et R23).

Accessoires

Détails

Référence

2TE06RH

2TE08RH

2TE10RH

2TE12RH

2TE16RH

Size

Pouce

1/4

Rayon de flexion [mm]

Pression de service [bar]

Pression d'éclatement [bar]

300

272

252

232

200

Facteur de sécurité

4:1

Monture standard

XVTE04

XVTE05

XVTE06

XVTE08

XV10D/4L

Poids [kg]

0,134

0,152

0,181

0,212

0,287

Pression d'essai statique [bar]

150

136

126

116

Diamètre intérieur min. [mm]

6,4

7,9

9,5

12,7

15,8

Diamètre extérieur min. [mm]

12,3

14,1

15,7

18,7

22,8

Diamètre extérieur max. [mm]

13,9

15,7

17,3

20,7

24,9

Diamètre intérieur max. [mm]

6,9

8,4

10,0

13,3

16,5

Quantité

Informations produits

Données techniques

Application:	Trafic ferroviaire et voies ferrées pour lesquelles la norme EN 45545-2 est exigée.
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Homologations:	EN854, EN 45545-2
Médias:	Fluide hydraulique (HL, HLP, HLPD, HVLP, HFA, HFAS, HFB, HFC)
Nombre de couches:	2
Norme/Standards:	EN854 2TE
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Caoutchouc synthétique résistant à l'abrasion et à l'ozone
Support de pression:	Tresse en fibres textiles, haute résistance à la traction
Température de service max. [°C]:	+100°C
Âme intérieure:	Caoutchouc synthétique

Conseils pratiques

Lors de la pose du tuyau, veillez à respecter les rayons de courbure minimaux. En cas de rayon de courbure inférieur, la durée de vie peut être nettement raccourcie.
