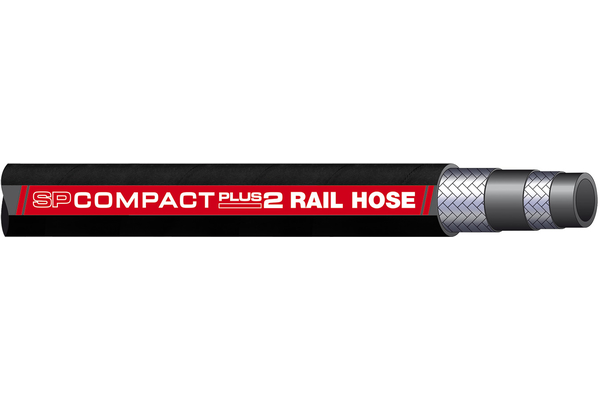

Tuyau tressé SP-COMPACTplus2 RAIL HOSE

Tuyau flexible hydraulique de la gamme SUPER-POWER® pour applications haute pression dans l'industrie hydraulique, dépasse EN 857 - 2SC. Conforme à la norme EN 45545-2 (HL2-R23).

Accessoires

Détails

Référence

SP-COMPACTPLUS2-06RH

SP-COMPACTPLUS2-08RH

SP-COMPACTPLUS2-10RH

SP-COMPACTPLUS2-12RH

SP-COMPACTPLUS2-16RH

SP-COMPACTPLUS2-20RH

SP-COMPACTPLUS2-25RH

Size

Pouce

1/4

5/16

3/8

1/2

5/8

3/4

Ø extérieur [mm]

13,4

15,0

17,0

20,7

23,6

27,7

35,6

Ø intérieur [mm]

6,6

8,3

9,9

13,0

16,4

19,5

26,0

Rayon de flexion [mm]

130

160

210

Pression de service [bar]

450

420

385

345

290

280

210

Pression d'éclatement [bar]

1800

1680

1540

1380

1160

1120

840

Facteur de sécurité

4:1

Monture standard

XVN04

XVN05

XVN06

XVN08

XVN10

XVN12

XVN16

Monture standard en acier inoxydable

XP-P5-04VA

XP-P5-05VA

XP-P5-06VA

XP-P5-08VA

XP-P5-10VA

XP-P5-12VA

Poids [kg]

0,27

0,31

0,39

0,52

0,61

0,79

1,15

Pression d'essai statique [bar]

900

840

770

690

580

560

420

Diamètre extérieur max. [mm]

14,2

16,0

18,3

21,5

24,7

28,6

36,6

Ø tressage [mm]

11,4

13,0

14,9

18,7

21,9

25,7

32,9

Quantité

Informations produits

Spécifications

Application:	Trafic ferroviaire et voies ferrées pour lesquelles la norme EN 45545-2 est exigée.
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Homologations:	EN857, EN 45545-2
Médias:	Fluide hydraulique (HL, HLP, HLPD, HVLP, HFA, HFAS, HFB, HFC)
Nombre de couches:	2
Norme/Standards:	DÉPASSE EN 857 - 2SC, CONFORME À EN 45545-2
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Caoutchouc synthétique résistant à l'abrasion et à l'ozone
Support de pression:	Tresse en fil d'acier, qualité optimisée avec une résistance à la traction maximale
Température de service max. [°C]:	+100°C
Âme intérieure:	Caoutchouc synthétique

Avantages

Nettement meilleur que le tuyau 2SC, dépasse de loin les valeurs de pression selon EN 857. Rayon de courbure jusqu'à 40% plus étroit que le tuyau 2SC. Résistance à l'abrasion jusqu'à 10 fois supérieure à celle requise par la norme EN-ISO 9645. Résistance élevée à l'ozone et résistance maximale à l'eau salée - idéalement en combinaison avec des embouts à sertir en acier inoxydable XV. Il n'est pas nécessaire de dénuder le SP-COMPACTplus2-RH !

Conseils pratiques

Lors de la pose du tuyau, veillez à respecter les rayons de courbure minimaux. En cas de rayon de courbure inférieur, la durée de vie peut être nettement raccourcie.
