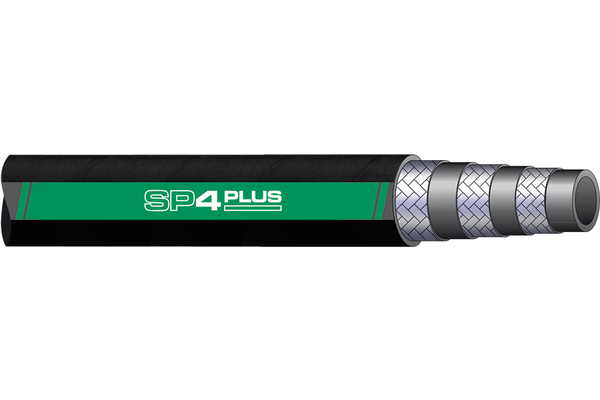

Tuyau tressé SP4plus (dépasse la norme EN 856 - 4SP)

Tuyau flexible hydraulique de la gamme SUPER-POWER® pour applications à très haute pression dans l'industrie hydraulique, dépasse EN 856-4SP. Grâce à sa très bonne résistance à l'abrasion, son excellente flexibilité et ses pressions de service plus élevées que le 4SP, le SP4plus est parfaitement adapté aux exigences élevées des secteurs de la sylviculture, du génie civil et de l'industrie.

Accessoires

Détails

Référence

SP4PLUS10

SP4PLUS12

SP4PLUS16

SP4PLUS20

SP4PLUS25

Size

Pouce

3/8

1/2

5/8

3/4

Ø extérieur [mm]

20,9

24,1

27,8

31,1

38,8

Ø intérieur [mm]

9,9

13,0

16,4

19,5

26,0

Rayon de flexion [mm]

120

160

210

260

310

Pression de service [bar]

500

470

410

375

310

Pression d'éclatement [bar]

2000

1880

1640

1500

1240

Facteur de sécurité

4:1

Monture standard

XV06D/4L

XV08D/4L

XV10D/4L

XV12D/4L

XV16D/4L

Poids [kg]

0,66

0,89

1,10

1,33

1,87

Pression d'essai statique [bar]

1000

940

820

750

620

Ø tressage [mm]

16,8

20,6

24,0

28,1

36,2

Quantité

Informations produits

Données techniques

Application:	Applications haute pression
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Médias:	Fluide hydraulique à base d'huile minérale, émulsions d'huile et d'eau et solutions aqueuses de glycol
Nombre de couches:	3
Norme/Standards:	DÉPASSE EN 856 - 4SP
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Caoutchouc synthétique, résistant à l'abrasion
Support de pression:	Tresse en fil d'acier, qualité optimisée avec une résistance à la traction maximale
Température de service max. [°C]:	+100°C
Âme intérieure:	Caoutchouc synthétique résistant à l'huile

Avantages

Réduction des coûts de stockage grâce à l'utilisation du programme universel XV. Haute résistance à l'abrasion Grande flexibilité (rayons de courbure jusqu'à 30% inférieurs à EN 856, tuyau 4SP) avec une bonne résistance au pliage. Pressions de service nettement plus élevées que le tuyau de qualité 4SP (selon EN 856).

Accessoires

STOPFLEX APS Gaine de protection TEXS avec Velcro

Conseils pratiques

Très bien adapté aux exigences élevées de la sylviculture, du génie civil et de l'industrie. Idéal également pour les applications multispirales (4SP) qui nécessitent des rayons de courbure étroits ! En cas de charges d'impulsion élevées, comme dans les applications de marteaux ou de bancs d'essai, nous recommandons l'utilisation de tuyaux multispirales et d'embouts à sertir avec sécurité anti-arrachement.
