Tuyau textile 1TE (EN 854 - 1TE)

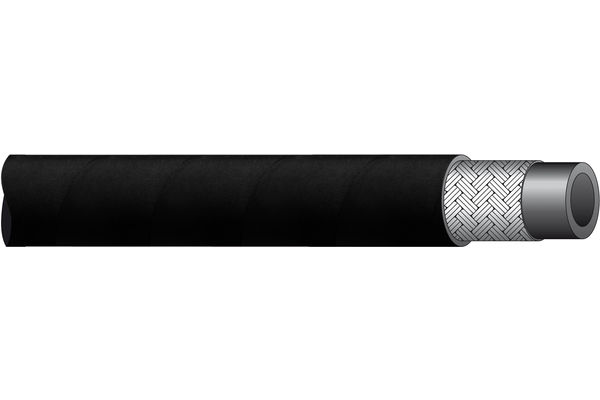

Illustration similaire

Tuyau flexible hydraulique noir, résistant à l'abrasion, avec un insert textile, selon EN 854 - 1TE.

Accessoires

Détails

Référence
1TE06
%
SALE
1TE08
%
SALE
1TE10
%
SALE
1TE12
%
SALE
1TE16
%
SALE
1TE20
%
SALE
DN
06
08
10
12
16
19
Size
04
05
06
08
10
12
Pouce
1/4
5/16
3/8
1/2
5/8
3/4
Ø extérieur [mm]
12,4
13,9
15,5
18,7
22,9
26,6
Ø intérieur [mm]
6,4
7,9
9,5
12,7
15,9
19,1
Rayon de flexion [mm]
45
65
75
90
115
135
Pression de service [bar]
25
20
20
16
16
12
Pression d'éclatement [bar]
100
80
80
64
64
48
Facteur de sécurité
4:1
4:1
4:1
4:1
4:1
4:1
Monture standard
XVTE04
XVTE05
XVTE06
XVTE08
XVTE10
XVTE12
Poids [kg]
0,105
0,120
0,150
0,180
0,260
0,300
Pression d'essai statique [bar]
50
40
40
32
32
24
Diamètre intérieur min. [mm]
18,3
Diamètre extérieur min. [mm]
25,4
Diamètre extérieur max. [mm]
27,8
Diamètre intérieur max. [mm]
19,9
Quantité


Informations produits

  • Données techniques
    Couleur revêtement extérieur: noir
    Couleur âme intérieure: noir
    Homologation MSHA: non
    Médias: Fluide hydraulique à base d'huile minérale, émulsions d'huile et d'eau et solutions aqueuses de glycol
    Nombre de couches: 1
    Norme/Standards: EN 854 - 1 TE
    Plage de température [°C]: -40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
    Revêtement extérieur: Caoutchouc synthétique, résistant à l'abrasion
    Support de pression: Textile tressé
    Température de service max. [°C]: +100°C
    Âme intérieure: Caoutchouc synthétique

Avantages

Les consignes de sertissage d'Indunorm facilitent le sertissage professionnel de conduites flexibles TE sûres !

Accessoires

Embout à sertir du programme universel XV
