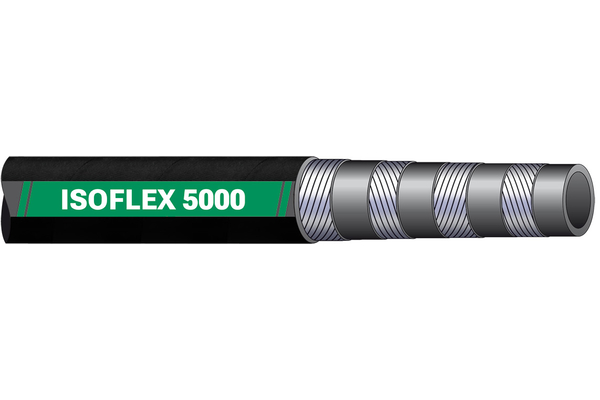

Tuyau spiralé ISOFLEX 5000

Tuyau multispiralé unibar hautement flexible selon ISO 18752 avec rayons de courbure extrêmement petits. Manipulation et installation faciles grâce à son faible poids.

Accessoires

Détails

Référence

ISOFLEX5000-20

ISOFLEX5000-25

ISOFLEX5000-32

ISOFLEX5000-50

ISOFLEX5000-40

Size

Pouce

3/4

1.1/4

1.1/2

Ø extérieur [mm]

29,4

37,4

44,0

68,7

54,8

Ø intérieur [mm]

19,0

32,0

51,0

38,0

Rayon de flexion [mm]

120

150

210

318

250

Pression de service [bar]

350

Pression d'éclatement [bar]

1400

Facteur de sécurité

4:1

Monture standard

HAI12-4

HAI16-4

HAI20-4

HAI32-4-6

HAI24-4-6

Poids [kg]

1,166

1,634

2,214

5,787

3,924

Pression d'essai statique [bar]

700

Diamètre intérieur min. [mm]

25,0

Quantité

Informations produits

Données techniques

Application:	Conçu pour résister à des conditions très exigeantes. Très hautes performances en termes de pression de service, de résistance aux pulsations et de rayon de courbure.
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	oui
Médias:	Fluide hydraulique à base d'huile minérale, huile hydraulique bio, émulsions d'huile et d'eau et solutions aqueuses de glycol
Nombre de couches:	4 ou 6 épaisseurs
Norme/Standards:	ISO 18752
Plage de température [°C]:	-40°C à +120°C
Revêtement extérieur:	Caoutchouc synthétique résistant à l'abrasion, à l'ozone et aux hydrocarbures.
Support de pression:	Fil d'acier très résistant à la traction
Température de service max. [°C]:	+120°C
Âme intérieure:	Caoutchouc synthétique, résistant aux huiles hydrauliques, aux huiles de graissage et aux fluides hydrauliques à base d'huile minérale. Résistance à l'huile biologique sur demande

Accessoires

STOPFLEX APS Gaine de protection TEXS avec Velcro

Conseils pratiques

Lors de la pose du tuyau, veillez à respecter les rayons de courbure minimaux. En cas de rayon de courbure inférieur, la durée de vie peut être nettement raccourcie.
