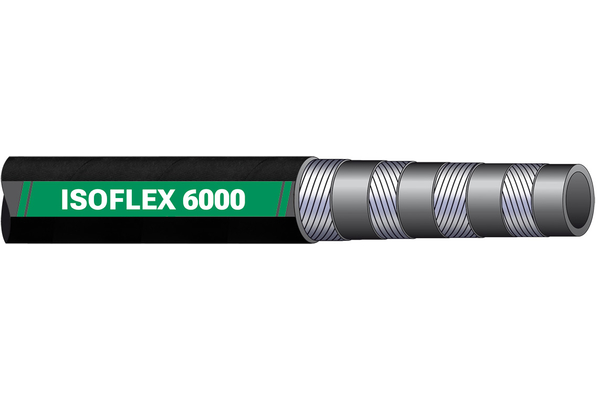

Tuyau spiralé ISOFLEX 6000

Détails

DN
16
19
25
31
38
51
Size
10
12
16
20
24
32
Pouce
5/8
3/4
1
1.1/4
1.1/2
2
Ø extérieur [mm]
27,8
31,4
38,2
49,3
54,4
68,7
Ø intérieur [mm]
16,0
19,0
25,0
32,0
38,0
51,0
Rayon de flexion [mm]
100
120
150
225
305
380
Pression de service [bar]
420
420
420
420
420
420
Pression d'éclatement [bar]
1680
1680
1680
1680
1680
1680
Facteur de sécurité
4:1
4:1
4:1
4:1
4:1
4:1
Monture standard
HAI12-4; HAN4-12
HAI16-4; HAN4-16
HAI20-4-6; HAN6-20
Poids [kg]
1,19
1,198
1,429
1,991
4,155
6,074
Pression d'essai statique [bar]
840
840
840
840
840
840
Quantité


Informations produits

  • Données techniques
    Application: Conçu pour résister à des conditions très exigeantes. Très hautes performances en termes de pression de service, de résistance aux pulsations et de rayon de courbure.
    Couleur revêtement extérieur: noir
    Couleur âme intérieure: noir
    Homologation MSHA: oui
    Médias: Fluide hydraulique à base d'huile minérale, huile hydraulique bio, émulsions d'huile et d'eau et solutions aqueuses de glycol
    Nombre de couches: 4 ou 6 épaisseurs
    Norme/Standards: ISO 18752 - dépasse SAE 100 R15
    Plage de température [°C]: -40°C à +120°C
    Revêtement extérieur: Caoutchouc synthétique résistant à l'abrasion, à l'ozone et aux hydrocarbures.
    Support de pression: Fil d'acier très résistant à la traction
    Température de service max. [°C]: +120°C
    Âme intérieure: Caoutchouc synthétique, résistant aux huiles hydrauliques, aux huiles de graissage et aux fluides hydrauliques à base d'huile minérale. Résistance à l'huile biologique sur demande

Avantages

Système No-Skive. Il n'est pas nécessaire de dénuder le tuyau.

Accessoires

STOPFLEX APS Gaine de protection TEXS avec Velcro

Conseils pratiques

Lors de la pose du tuyau, veillez à respecter les rayons de courbure minimaux. En cas de rayon de courbure inférieur, la durée de vie peut être nettement raccourcie.
