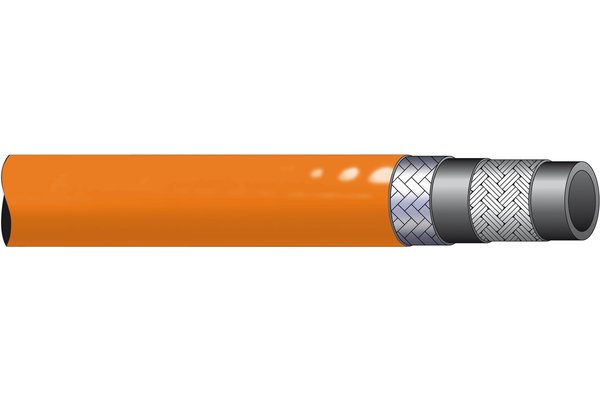

Tuyau 700 bar pour dispositif hydraulique d'outil TP10HS-NC (non conducteur)

Tuyau à très haute pression non conducteur pour les appareils de sauvetage, les outils de levage et l'hydraulique des outils. Commande précise de votre système hydraulique dans les conditions de travail les plus extrêmes grâce à la grande résistance aux impulsions et à la faible expansion des tuyaux Indunorm TP. Nos tuyaux TP se distinguent par leur grande résistance aux intempéries, au vieillissement et à l'abrasion.

Accessoires

Détails

Référence

TP10HS/NC04

TP10HS/NC06

Size

Pouce

1/8

1/4

Ø extérieur [mm]

9,1

14,0

Ø intérieur [mm]

4,0

6,6

Rayon de flexion [mm]

Pression de service [bar]

700

Pression d'éclatement [bar]

2800

Facteur de sécurité

4:1

Monture standard

XJ02HL

XJ04HL

Monture standard en acier inoxydable

XJ02HL

XJ04HL

Poids [kg]

0,59

0,143

Pression d'essai statique [bar]

1400

Vide [bar]

0,93 bar; 700 mm Hg|-13,5 psi; 27,5 inch Hg

Quantité

Informations produits

Spécifications

Couleur revêtement extérieur:	orange
Couleur âme intérieure:	noir
Homologation MSHA:	non
Médias:	Huiles minérales et fluides à base d'ester phosphorique, fluides hydrauliques
Nombre de couches:	2
Norme/Standards:	Le tuyau est conforme aux normes SAE J517 / J343 et EN855 en matière de non-conductivité, où une fuite électrique maximale de 50 uA ne doit pas être dépassée lorsqu'un échantillon de 152 mm est soumis à 37,5 KV pendant 5 minutes. Equivaut à 250 KV / mètre.
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Polyuréthane, non conducteur
Support de pression:	Fibres d'aramide
Température de service max. [°C]:	+100°C
Âme intérieure:	Tube en polyamide extrudé sans soudure (PEL)

Avantages

Faible variation de longueur (< +-1%) à la pression de service Faible expansion volumétrique Nous fabriquons des tuyaux flexibles thermoplastiques selon vos spécifications. Sur demande, chaque tuyau flexible fabriqué par Indunorm Hydraulik est testé à la pression d'essai correspondante et confirmé par un procès-verbal.

Conseils pratiques

Le côté tuyau des embouts de la gamme d'outils hydrauliques 700 bars XJ ne doit pas être huilé lors du montage. Vérification facile de l'engagement de l'embout grâce à un mandrin de contrôle spécial.
