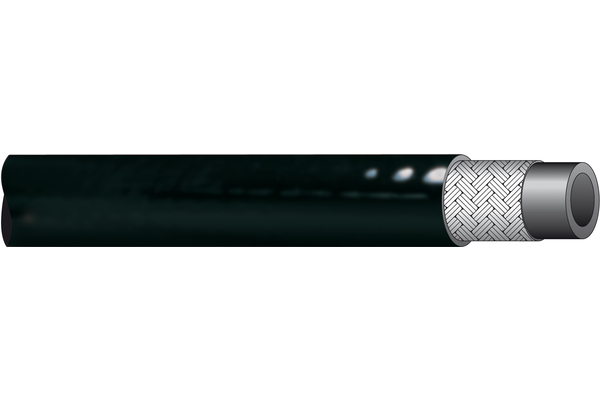

TP-R7-06 - Tuyau avec pression nominale selon SAE 100 R7 TP-R7, TP-R7-Z

DN:	06
Size:	04
Pouce:	1/4
Ø extérieur [mm]:	12,2
Ø intérieur [mm]:	6,5
Rayon de flexion [mm]:	35
Pression de service [bar]:	210
Pression d'éclatement [bar]:	840
Facteur de sécurité:	4:1
Monture standard:	XV04R1
Monture standard en acier inoxydable:	XP-R7-04VA
Poids [kg]:	0,100
Pression d'essai statique [bar]:	420
Vide [bar]:	0,93 bar; 700 mm Hg\|-13,5 psi; 27,5 inch Hg
Application:	Matériel de construction et agricole, Systèmes de freinage agricole, Chariots élévateurs à fourche, Flèches articulées et télescopiques, Nacelles élévatrices Élévateurs à ciseaux, Grues, Hydraulique générale, Gaz industriels
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Médias:	Huiles minérales et fluides à base d'ester phosphorique, fluides hydrauliques, graisses, applications gazières (ne s'applique pas aux gaz inflammables, à l'oxygène et au gaz liquide)
Nombre de couches:	DN05 = 1, DN06-25 = 2
Norme/Standards:	SAE 100 R7
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Polyuréthane, piqué
Support de pression:	Fibres de polyester
Température de service max. [°C]:	+100°C
Âme intérieure:	Tube en polyamide extrudé sans soudure (PEL)

TP-R7-06
Tuyau avec pression nominale selon SAE 100 R7 TP-R7, TP-R7-Z
