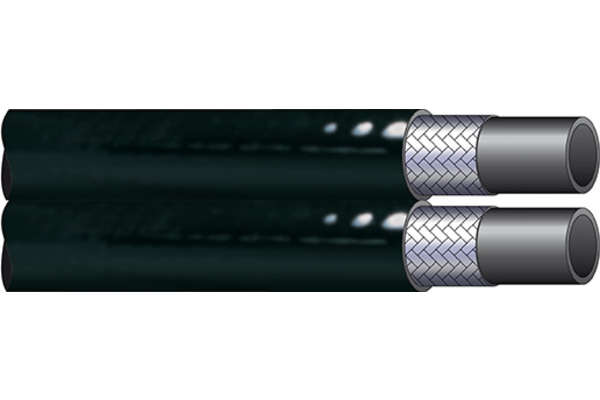

Tuyau TP-R8-Z (selon SAE 100 R8)

Tuyau thermoplastique pour les applications à haute pression, dépasse les exigences de la norme SAE 100 R8. Commande précise de votre système hydraulique à la pression de travail maximale grâce à la grande résistance aux impulsions et à la faible expansion des tuyaux Indunorm TP. Nos tuyaux TP se distinguent par leur grande résistance aux intempéries, au vieillissement et à l'abrasion.

Accessoires

Détails

Référence

TP-R8-Z06

TP-R8-Z08

TP-R8-Z10

TP-R8-Z12

Size

Pouce

1/4

5/16

3/8

1/2

Ø extérieur [mm]

11,5

13,4

15,5

19,9

Ø intérieur [mm]

6,5

8,1

9,7

13,0

Rayon de flexion [mm]

Pression de service [bar]

350

300

280

245

Pression d'éclatement [bar]

1400

1200

1120

980

Facteur de sécurité

4:1

Monture standard

XV04R1

XV05R1

XV06R1

XV08R2

Poids [kg]

0,200

0,240

0,320

0,480

Pression d'essai statique [bar]

700

600

560

490

Vide [bar]

0,93 bar; 700 mm Hg|-13,5 psi; 27,5 inch Hg

Quantité

Informations produits

Données techniques

Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Médias:	Huiles minérales et fluides à base d'ester phosphorique, fluides hydrauliques, graisses, applications gazières (ne s'applique pas aux gaz inflammables, à l'oxygène et au gaz liquide)
Nombre de couches:	DN05 = 1 Position de tresse, ab DN06 = 2 Positions de tresse
Norme/Standards:	SAE 100R8 // EN855-R8 // ISO3949-R8
Plage de température [°C]:	-40°C à +100°C, eau et fluides à base d'eau jusqu'à max. +70°C
Revêtement extérieur:	Polyuréthane, piqué
Support de pression:	Fibres d'aramide (fibres de kevlar)
Température de service max. [°C]:	+100°C
Âme intérieure:	Tube en polyamide extrudé sans soudure (PEL)

Avantages

Ce tuyau thermoplastique de haute qualité peut être confectionné avec le programme universel XV ! Un grand avantage pour le service sur les chariots élévateurs.
