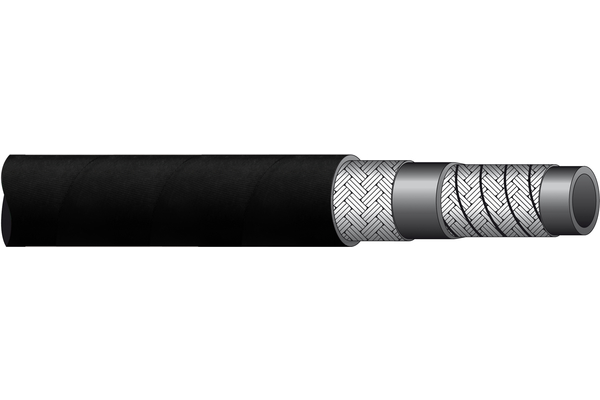

Tuyau d'aspiration textile R4 (SAE 100 R4)

Tuyau de refoulement pour les applications d'aspiration et de retour selon SAE100R4

Accessoires

Détails

Référence

R4-20

R4-25

R4-32

R4-40

R4-50

R4-63

Size

Pouce

3/4

1.1/4

1.1/2

2.1/2

Ø extérieur [mm]

29,0

35,4

41,8

49,0

62,0

76,5

Ø intérieur [mm]

19,0

25,4

31,8

38,1

51,0

63,5

Rayon de flexion [mm]

125

150

200

250

Pression de service [bar]

Pression d'éclatement [bar]

Facteur de sécurité

4:1

Monture standard

XVTE12

XVTE16

XVTE20

XVTE24

XVTE32

Poids [kg]

0,60

0,70

0,90

1,10

1,35

1,90

Pression d'essai statique [bar]

Quantité

Informations produits

Données techniques

Application:	Tuyau de refoulement pour les applications d'aspiration et de retour
Couleur revêtement extérieur:	noir
Couleur âme intérieure:	noir
Homologation MSHA:	non
Homologations:	SAE J517 Types : SAE 100/R4 : 2008
Médias:	Fluides hydrauliques HL+ HLP selon DIN 51524
Nombre de couches:	2
Norme/Standards:	SAE 100 R4
Plage de température [°C]:	-40°C à +100°C
Revêtement extérieur:	Caoutchouc synthétique, résistant à l'abrasion
Support de pression:	Inserts textiles très résistants à la traction avec spirale en acier à ressort
Température de service max. [°C]:	+100°C
Âme intérieure:	Áme du tuyau en caoutchouc synthétique

Conseils pratiques

Coupez le tuyau à l'aide d'une scie à main. La spirale en acier à ressort peut être sectionnée à l'aide d'un coupe-force, par exemple. Prévenez les blessures en coupant à ras les extrémités de la spirale qui dépassent. Le tuyau d'aspiration R4 ne doit en aucun cas être coupé avec une lame circulaire dentée ! Avec une lame circulaire dentée, la spirale en acier à ressort risque de s'accrocher aux dents de la lame circulaire, ce qui non seulement endommage la lame, mais peut aussi entraîner des blessures graves pour l'opérateur. Si vous utilisez une lame circulaire lisse, nous vous recommandons d'utiliser des machines à avance manuelle.
