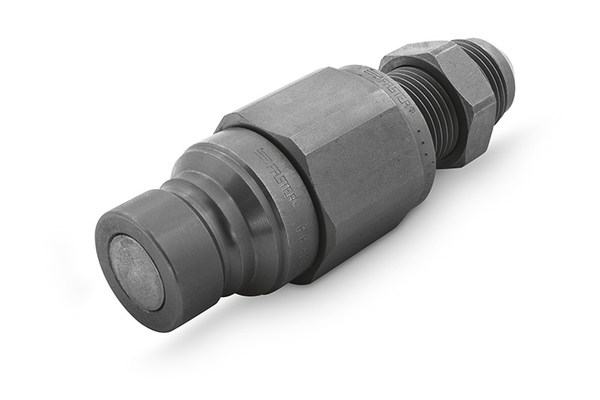

Accessoires raccord mâle pour 4BD4FH

Illustration similaire
Illustration similaire

Notre coupleur rapide de référence pour l'industrie du bâtiment et autres applications où un système à joint plat est avantageux, interchangeabilité selon ISO 16028

Accessoires

Détails

Référence
ST-FF17JM90-12S
%
SALE
ST-FF08-17UNF12S
%
SALE
ST-3FF17UNF12S
%
SALE
ST-3FF17JMS12S
%
SALE
ST-3FF12JMS12S
%
SALE
ST-3FF14JMS12S
%
SALE
BG
3
3
3
3
3
3
DN
12
12
12
12
12
12
Size
08
08
08
08
08
08
Pouce
1/2
1/2
1/2
1/2
1/2
1/2
Pression de service [bar]
350
350
350
350
350
350
Filetage + norme
JIC (UN) Filetage mâle 90° ISO 8434-2
Filetage femelle SAE (UNF) avec joint torique Port ISO 11926-1
Filetage femelle SAE (UNF) avec joint torique Port ISO 11926-1
JIC (UN) Filetage de cloison ISO 8434-2
JIC (UN) Filetage de cloison ISO 8434-2
JIC (UN) Filetage de cloison ISO 8434-2
Filetage de raccordement [GA]
1.1/16"
1.1/16
1.1/16
1.1/16
3/4
7/8
Diamètre extérieur raccord mâle [mm]
24,5
24,5
24,5
24,5
24,5
24,5
Longueur raccord mâle [mm]
89,0
81,0
121,7
149,1
140,8
144,3
SW côté raccordement raccord mâle
34
34
34
34
SW [mm]
34
SW1 [mm]
34
34
l/min pour ΔP=2 bar
110
110
65
65
65
65
Quantité


Informations produits

  • Données techniques
    Domaine d'application: Agriculture, secteur du bâtiment, industrie, applications offshore (pétrole et gaz), construction de véhicules et de routes
    Matériau boîtier: Acier
    Matériau étanchéité: NBR & PUR
    Norme: ISO 16028
    Plage de température [°C]: -25°C à +100°C
    Raccord femelle ou raccord mâle: Raccord mâle
    Résistance à la rouille blanche [h]: 500
    Résistance à la rouille rouge [h]: 1000
    Surface: Mate 1000 (zinc-nickel)

Avantages

Cette série offre des pressions de service plus élevées que les séries traditionnelles de la norme ISO 16028. Résistance aux impulsions jusqu'à 1 million de cycles à l'état couplé. La fermeture de sécurité garantit une protection optimale contre les déconnexions involontaires. La valve plate spécialement conçue empêche les fuites d'huile et l'inclusion d'air lors du processus d'accouplement. Le revêtement en zinc-nickel garantit une protection optimale contre la corrosion

Conseils pratiques

Lors de la spécification de la pression de service, il convient de tenir compte de la pression de service maximale admissible du raccord. Pour les opérations d'accouplement sous pression dynamique > 7 bar, veuillez utiliser la série 3FF. Il est également possible d'utiliser la combinaison de la série ST-FF ou VC-FF avec une vanne VDM en amont.
