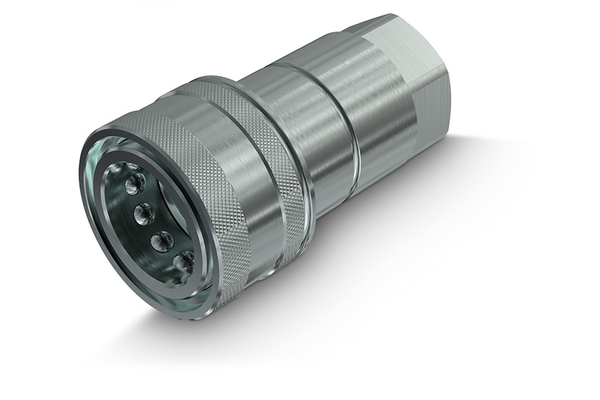

NS raccord femelle

Coupleur standard clapet à boisseau sphérique Interchangeabilité Faster (sauf taille 12,5)

Accessoires

Détails

Référence

NS 14 GAS F

NS 14 NPT F

NS 38 GAS F

NS 38 NPT F

NS 12 GAS F

NS 12 NPT F

NS 34 GAS F

NS 34 NPT F

NS 1 GAS F

NS 1 NPT F

Size

Pouce

1/4

3/8

1/2

3/4

Pression de service [bar]

250

200

170

220

Filetage + norme

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

BSP Filetage femelle ISO 1179-1

NPT Filetage femelle ANSI B1.20.3

Filetage de raccordement [GA]

1/4

3/8

1/2

3/4

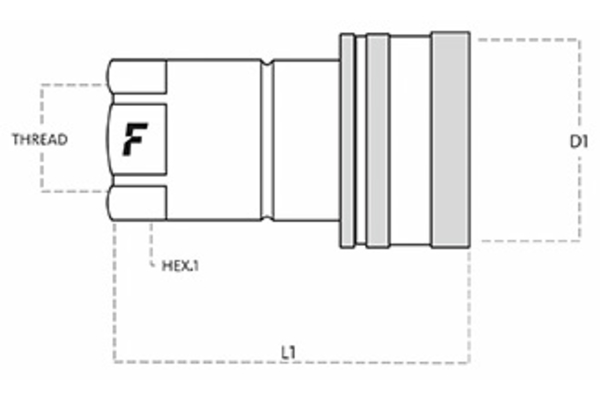

Diamètre extérieur raccord femelle [mm]

27,0

33,0

38,0

48,0

56,0

Longueur raccord femelle [mm]

50,0

59,5

68,0

82,5

82,0

96,5

SW côté raccordement raccord mâle

SW1 [mm]

l/min pour ΔP=2 bar

140

Quantité

Informations produits

Données techniques

Domaine d'application:	Agriculture, secteur du bâtiment, industrie
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Plage de température [°C]:	-25°C à +125°C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille rouge [h]:	500
Surface:	Mate 500 (chrome III)

Avantages

Les raccords rapides de la série NS sont la référence la plus connue pour toutes les applications générales. Interchangeabilité selon le profil Faster, à l'exception de la taille 12,5, interchangeable selon ISO 7241-A. Système d'étanchéité avec vanne à boisseau sphérique.
