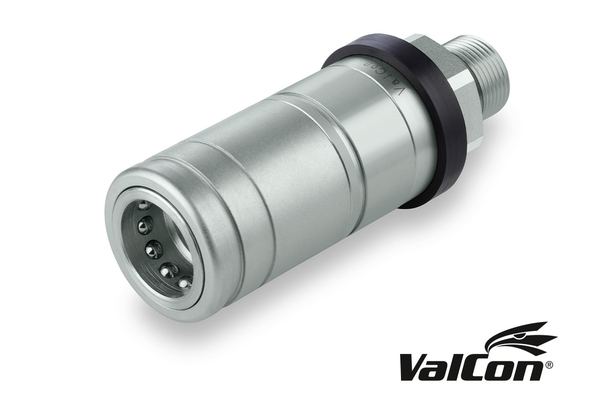

ValCon® VC-AGRI raccord femelle

Coupleur Push-Pull pour les applications agricoles. Peut être couplé avec un raccord mâle dans BG3 (DN12) selon ISO 7241-A. Le raccord mâle de coupleur peut être couplé sous pression de service avec le raccord femelle.

Accessoires

Détails

Référence

VC-AGRI-IG1/2-12M

VC-AGRI-CELS15-12M

VC-AGRI-AG15MO-12M

Size

Pouce

1/2

Pression de service [bar]

250

Filetage + norme

BSP Filetage femelle ISO 1179-1

Filetage de cloison métrique ISO 8434-1-L

Filetage à visser métrique avec joint élastique ISO 9974-2

Filetage de raccordement [GA]

1/2"

M22x1,5

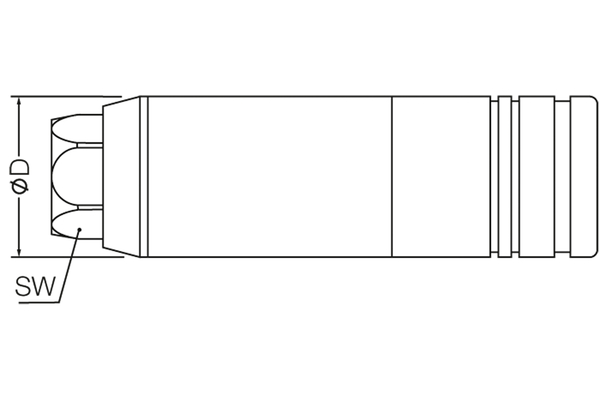

Diamètre extérieur raccord femelle [mm]

38,0

Longueur raccord femelle [mm]

111,2

124,1

110,7

SW [mm]

SW2 [mm]

Accouplable sous pression

Autorisé - côté raccord mâle

SW1 [mm]

l/min pour ΔP=2 bar

Quantité

Informations produits

Données techniques

Domaine d'application:	Agriculture
Matériau boîtier:	Acier
Matériau étanchéité:	NBR
Norme:	ISO 7241-A
Plage de température [°C]:	-30°C à +120°C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille blanche [h]:	200
Résistance à la rouille rouge [h]:	400
Surface:	Chrome III

Avantages

Coupleurs avec connexion Push-Pull. Connexion possible sous pression résiduelle dans le connecteur. Fonction d'arrachage. Interchangeable ISO 7241 Partie A
