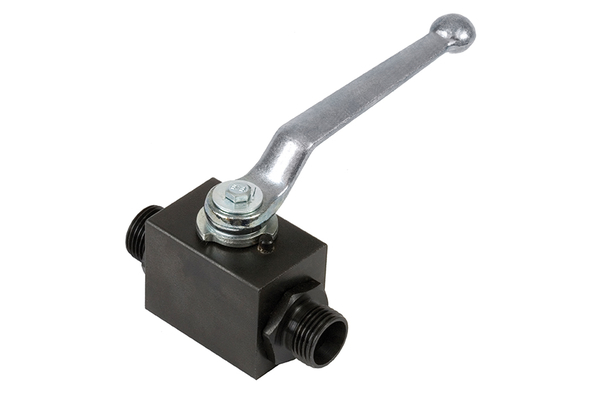

Robinet à boisseau sphérique (modèle bloc)(métrique, série lourde)

Illustration similaire
Illustration similaire

Modèle 2/2 voies

Accessoires

Détails

Référence
KHB-8S-4
%
SALE
KHB-10S-6
%
SALE
KHB-12S-8
%
SALE
KHB-14S-10
%
SALE
KHB-16S-12
%
SALE
KHB-20S-16
%
SALE
KHB-25S-20
%
SALE
KHB-30S-25
%
SALE
KHB-38S-25
%
SALE
DN
4
6
8
10
12
16
20
25
32/25
Pression de service [bar]
500
500
500
500
500
400
400
400
400
Filetage + norme
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Pour raccord de tubes sans soudure, DIN 23, série lourde, ISO 8434-1
Filetage de raccordement [GA]
M16x1,5
M18x1.5
M20x1.5
M22x1.5
M24x1.5
M30x2
M36x2
M42x2
M52x2
Ø tube R [mm]
8
10
12
14
16
20
25
30
38
L [mm]
73
73
77
81
87
90
107
120
134
Longueur de bras [R] [mm]
76
76
100
100
112
166
187
187
187
B [mm]
20
20
30
35
45
45
55
55
55
H1 [mm]
10
10
14,5
14,5
17
20
24
26
26
H [mm]
25
25
35
35
40
45
55
60
60
GL [mm]
12
12
12
14
14
16
18
20
22
Quantité


Informations produits

  • Données techniques
    Matériau Joint de bille de commande: POM
    Matériau arbre de transmission: Acier
    Matériau bille de commande: Acier, chromage dur
    Matériau boîtier: Acier
    Matériau étanchéité arbre de transmission: NBR

Conseils pratiques

Robinets à boisseau sphérique haute pression avec guidage à bille flottant : Les robinets à boisseau sphérique à 2/2 voies et à 3/2 voies avec une bille flottante ne doivent être commutés que sans pression.
