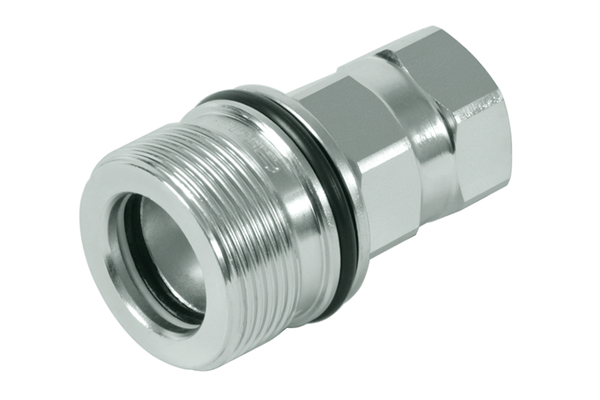

Faster CVC raccord femelle

Pour les applications générales (par ex. technique agricole & industrie du bâtiment), interchangeabilité conformément à la norme ISO 14541

Accessoires

Détails

Référence

SK6-VV2-30CEL22-20M

SK-CVC08BSP12M

SK-CVC0-22M12M

SK-CVC2-18CEL12-12M

SK-CVC30M25M

Size

Pouce

1/2

Pression de service [bar]

350

340

Filetage + norme

Filetage mâle métrique ISO 8434-1-L

BSP Filetage femelle DIN 3852

Filetage femelle métrique DIN 3852, avec joint torique Port

Filetage femelle métrique DIN 3852

Filetage de raccordement [GA]

M30x2

1/2

M22x1,5

M18x1,5 MALE 12L

M30x1,5

Ø tube R [mm]

22L

Diamètre extérieur raccord femelle [mm]

48,0

35,0

54,0

Filetage de jontion

48X3

Rd35x2

Rd54x3

Longueur raccord femelle [mm]

89,0

60,9

97,1

SW côté raccordement raccord femelle

SW1 [mm]

l/min pour ΔP=2 bar

205

Quantité

Informations produits

Données techniques

Domaine d'application:	Machines de construction, véhicules et construction de routes, agriculture
Matériau boîtier:	Acier
Matériau étanchéité:	BG 1-2 : NBR , BG 3-8 : FKM (Viton(R))
Norme:	ISO 14541
Plage de température [°C]:	FKM: -25°C à +200°C, NBR: -25°C à + 125°C
Raccord femelle ou raccord mâle:	Raccord femelle
Résistance à la rouille rouge [h]:	500
Surface:	Mate 500 (chrome III)

Avantages

Exécution en qualité d'équipement d'origine. Interchangeable selon ISO14541.

Conseils pratiques

Les opérations d'accouplement sous pression résiduelle ne doivent pas dépasser la pression de service maximale de l'accouplement. La mise sous pression lors de l'accouplement ne doit se faire que d'un seul côté. Le non-respect de ces paramètres peut entraîner une usure plus importante des composants d'étanchéité.
