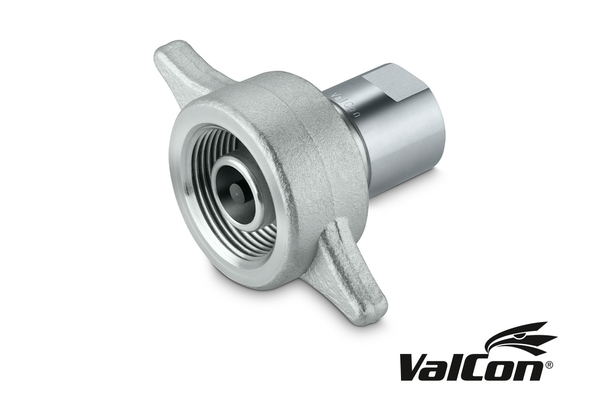

VC-ED12BSP20S
VC-ED raccord mâle

Informations produits

• Données techniques

  BG:	4
  DN:	20
  Size:	12
  Pouce:	3/4
  Pression de service [bar]:	360
  Filetage + norme:	BSP Filetage femelle DIN 3852
  Filetage de raccordement [GA]:	3/4
  Diamètre extérieur raccord mâle [mm]:	115,0
  Longueur raccord mâle [mm]:	78,0
  SW côté raccordement raccord mâle:	46
  Pression d'éclatement raccord mâle non couplé [bar]:	1100
  SW1 [mm]:	33
  Pression d'éclatement raccord femelle non couplé [bar]:	1300
  l/min pour ΔP=2 bar:	106
  L1 [mm]:	132,5
  Matériau bague d'appui:	PTFE
