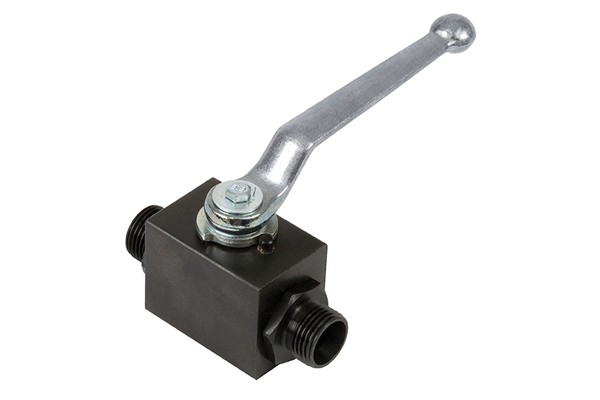

KHB-18L-16
Blockkugelhahn

Produktinformationen

• Technische Daten

  DN:	16
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M26x1.5
  Rohr-Ø R [mm]:	18
  L [mm]:	82
  Hebellänge [R] [mm]:	166,0
  B [mm]:	45
  H1 [mm]:	20
  H [mm]:	45
  GL [mm]:	12
  Oberfläche:	brüniert
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwellendichtung:	NBR
