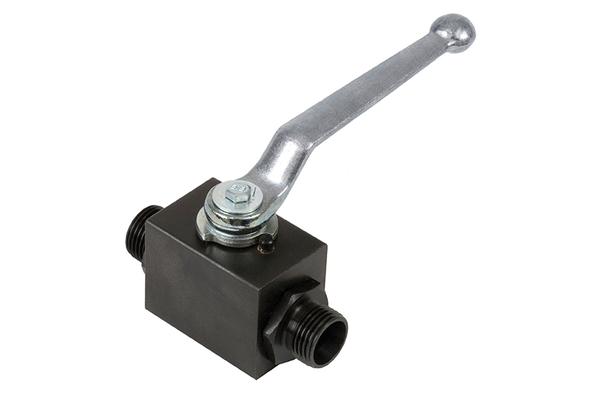

KHB-22L-20
Blockkugelhahn

Produktinformationen

• Technische Daten

  DN:	20
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M30x2
  Rohr-Ø R [mm]:	22
  L [mm]:	99
  Hebellänge [R] [mm]:	187,0
  B [mm]:	45
  H1 [mm]:	24
  H [mm]:	55
  GL [mm]:	14
  Oberfläche:	brüniert
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwellendichtung:	NBR
