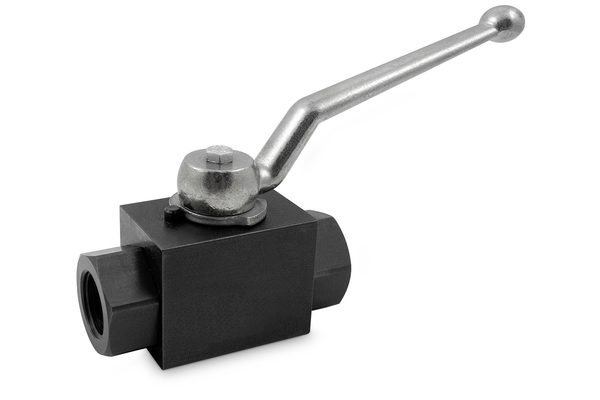

KHB-NPT38I-10
Blockkugelhahn

Produktinformationen

• Technische Daten

  DN:	10
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	NPT Innengewinde, ANSI/ASME B1.20.1-1983
  Anschluss-Gewinde [GA]:	3/8 - 18 NPT
  Rohr-Ø R [mm]:	-
  L [mm]:	73
  Hebellänge [R] [mm]:	100
  B [mm]:	30
  H1 [mm]:	14,5
  H [mm]:	35
  GL [mm]:	10,3
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
