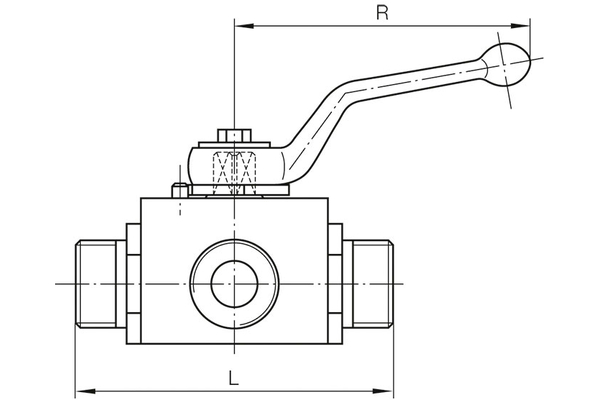

KHU3-G38I-10-L
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	10
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	Withworth-Rohrgewinde (BSP), DIN EN ISO 228-1
  Anschluss-Gewinde [GA]:	G 3/8

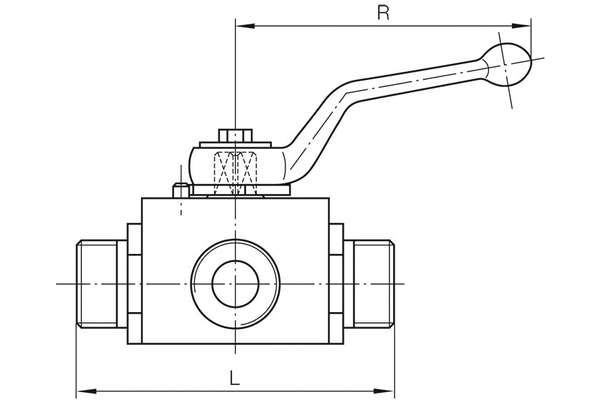

  L [mm]:	73
  B [mm]:	40
  SW [mm]:	24
  SW1 [mm]:	8
  H1 [mm]:	14,5
  H [mm]:	35

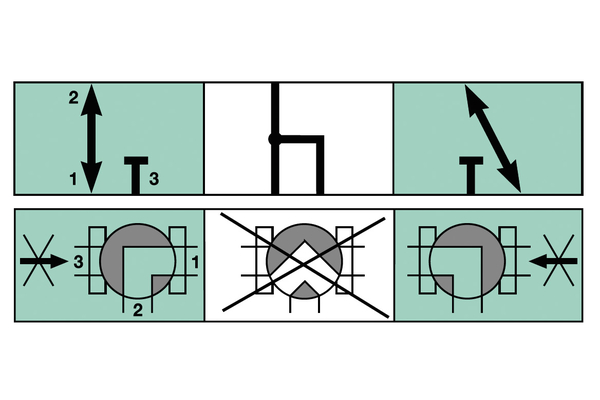

  Bohrung:	L
  GL [mm]:	14
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
