KHU3-10L-8-T
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	8
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M16x1,5
  Rohr-Ø R [mm]:	10

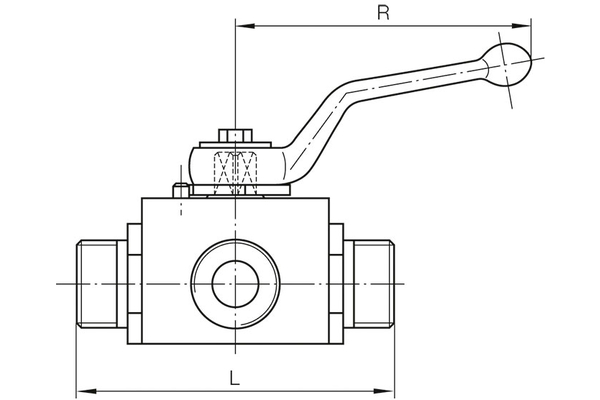

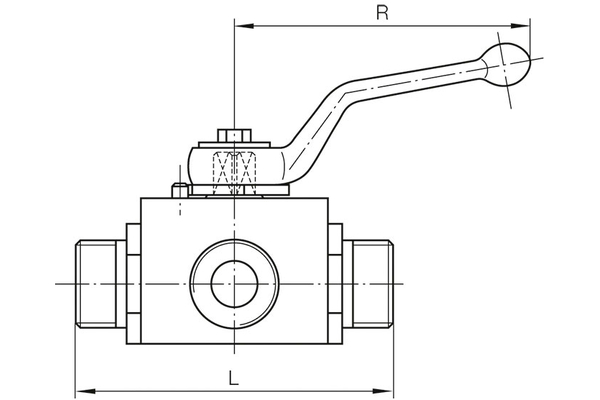

  L [mm]:	75
  Hebellänge [R] [mm]:	100
  B [mm]:	40
  SW [mm]:	24
  SW1 [mm]:	8
  H1 [mm]:	14,5
  H [mm]:	35

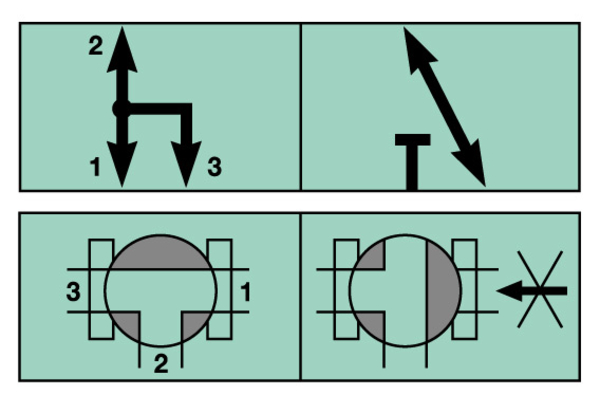

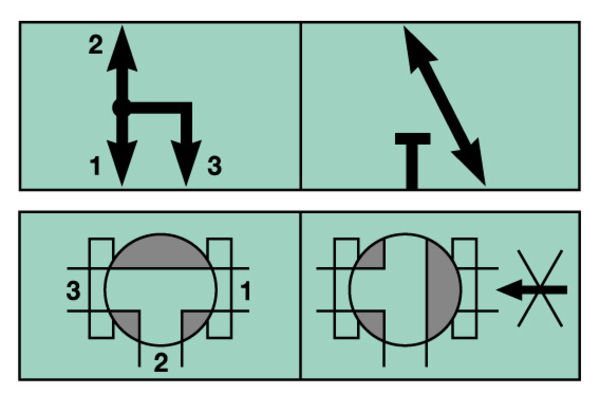

  Bohrung:	T
  GL [mm]:	11
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
