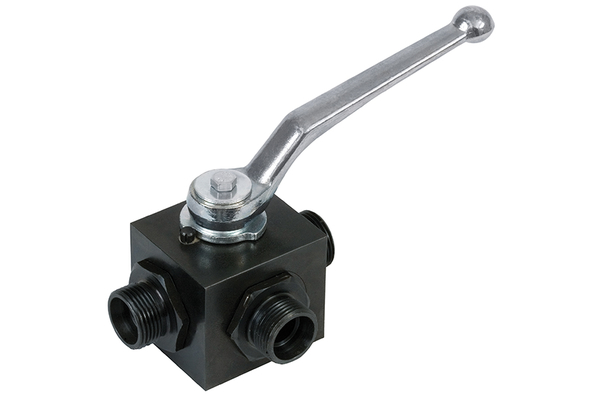

KHU3-18L-16-T
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	16
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M26x1,5
  Rohr-Ø R [mm]:	18

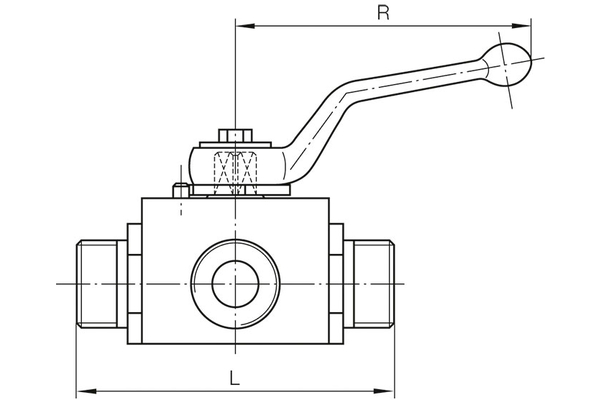

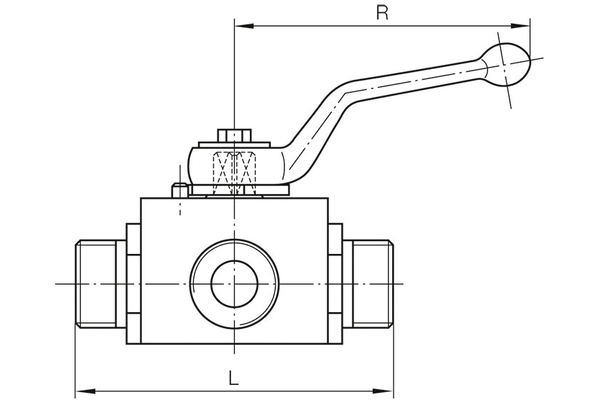

  L [mm]:	82
  Hebellänge [R] [mm]:	166
  B [mm]:	50
  SW [mm]:	36
  SW1 [mm]:	10
  H1 [mm]:	25,0
  H [mm]:	50

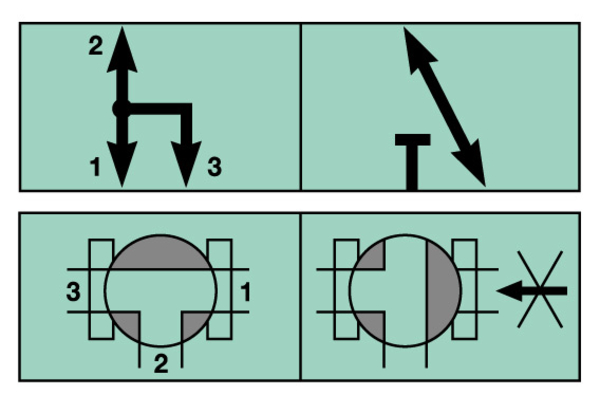

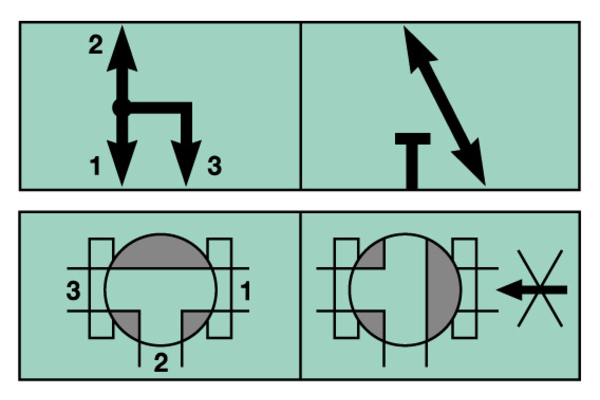

  Bohrung:	T
  GL [mm]:	12
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
