KHU3-22L-20-T
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	20
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M30x2,0
  Rohr-Ø R [mm]:	22

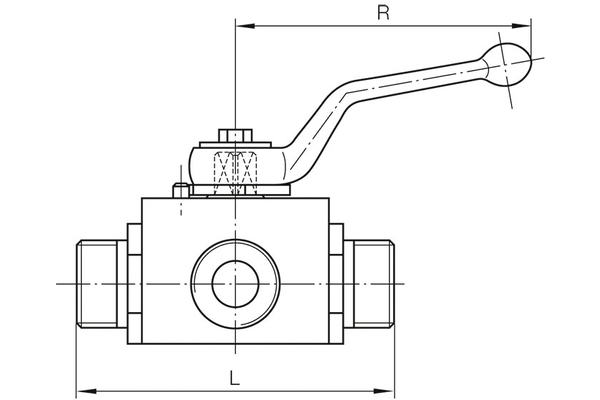

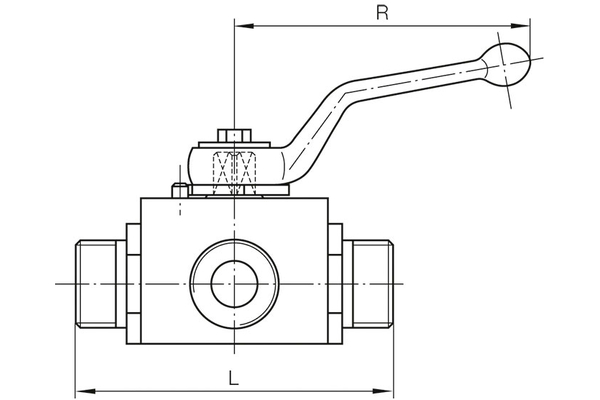

  L [mm]:	99
  Hebellänge [R] [mm]:	187
  B [mm]:	55
  SW [mm]:	41
  SW1 [mm]:	14
  H1 [mm]:	29,0
  H [mm]:	60

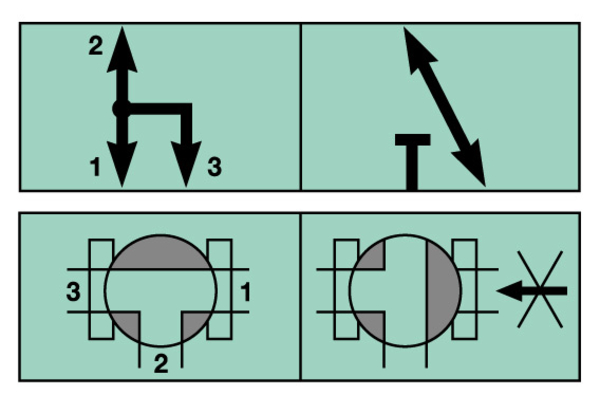

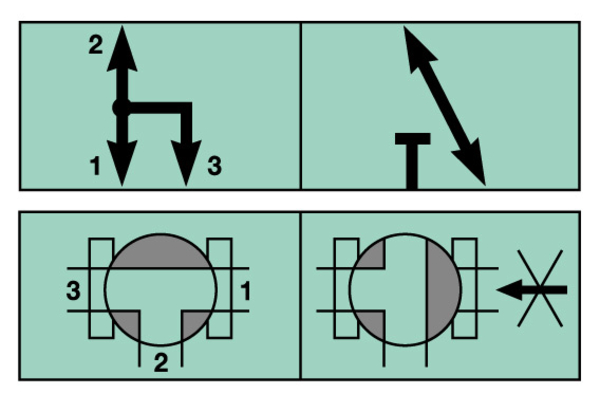

  Bohrung:	T
  GL [mm]:	14
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
