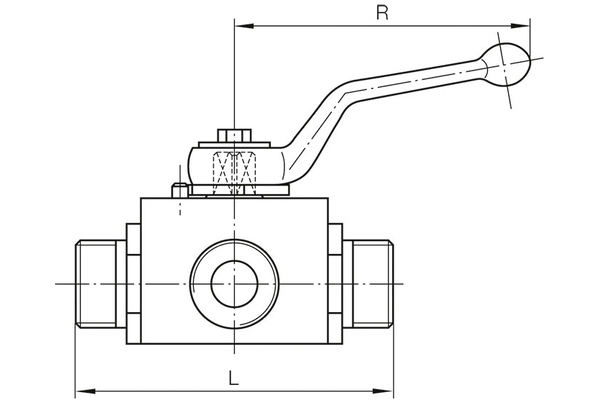

KHU3-28L-25-L
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	25
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M36x2,0
  Rohr-Ø R [mm]:	28

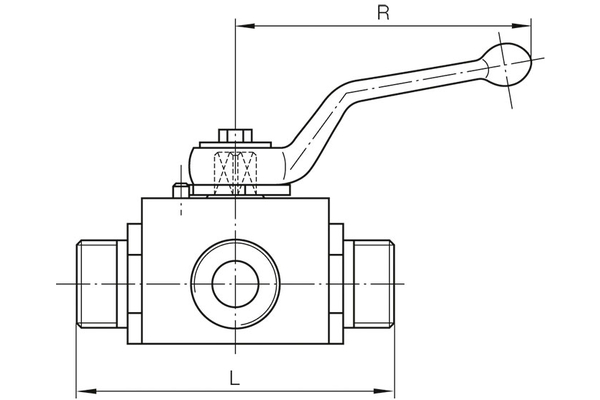

  L [mm]:	108
  Hebellänge [R] [mm]:	187
  B [mm]:	65
  SW [mm]:	50
  SW1 [mm]:	14
  H1 [mm]:	31,0
  H [mm]:	65

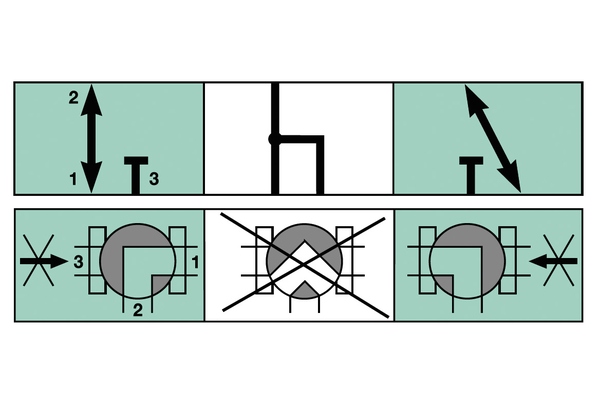

  Bohrung:	L
  GL [mm]:	14
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
