KHU3-6L-4-T
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	4
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M12x1,5
  Rohr-Ø R [mm]:	6

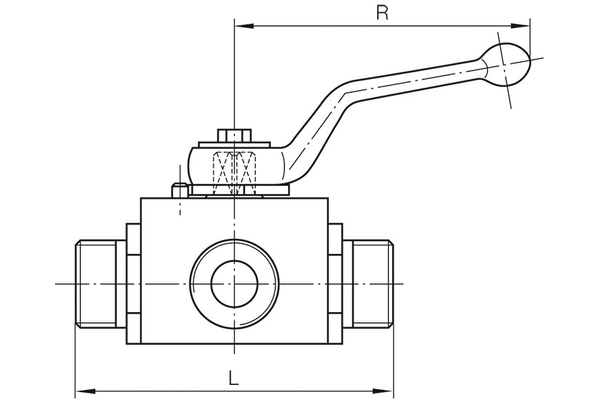

  L [mm]:	67
  Hebellänge [R] [mm]:	76
  B [mm]:	30
  SW [mm]:	19
  SW1 [mm]:	7
  H1 [mm]:	15,0
  H [mm]:	30

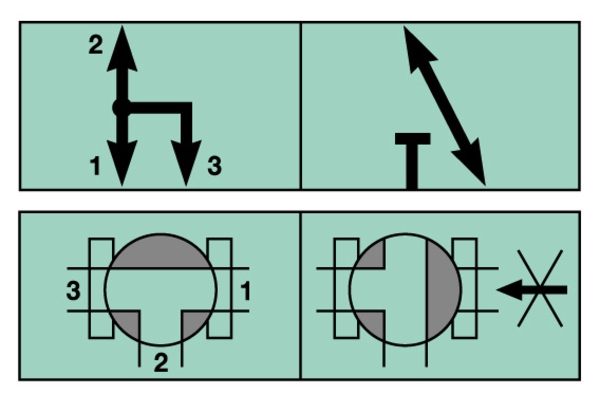

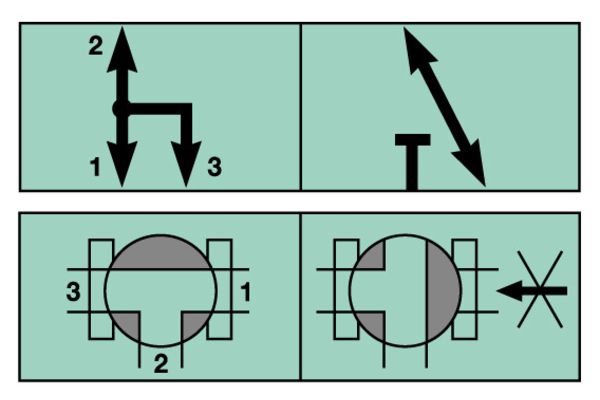

  Bohrung:	T
  GL [mm]:	10
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
