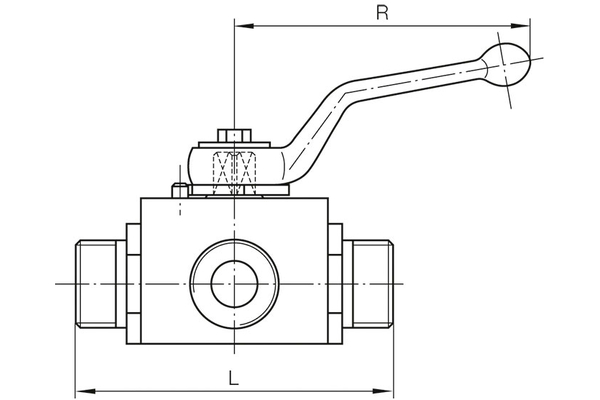

KHU3-8S-4-L
Umschaltkugelhahn

Produktinformationen

• Technische Daten

  DN:	4
  Betriebsdruck [bar]:	500
  Gewinde + Norm:	Für lötlose Rohrverschraubung, DIN 2353, schwere Reihe, ISO 8434-1
  Anschluss-Gewinde [GA]:	M16x1,5
  Rohr-Ø R [mm]:	8

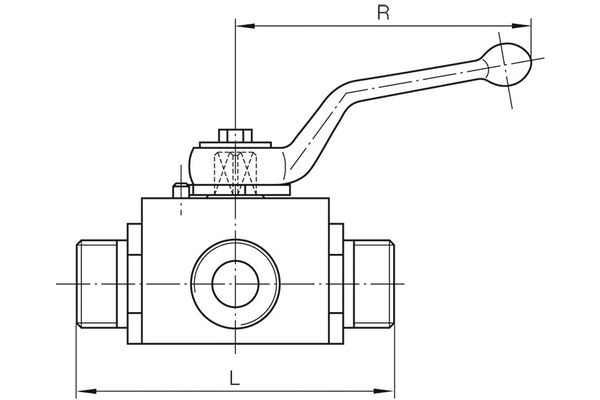

  L [mm]:	73
  Hebellänge [R] [mm]:	76
  B [mm]:	30
  SW [mm]:	19
  SW1 [mm]:	7
  H1 [mm]:	15,0
  H [mm]:	30

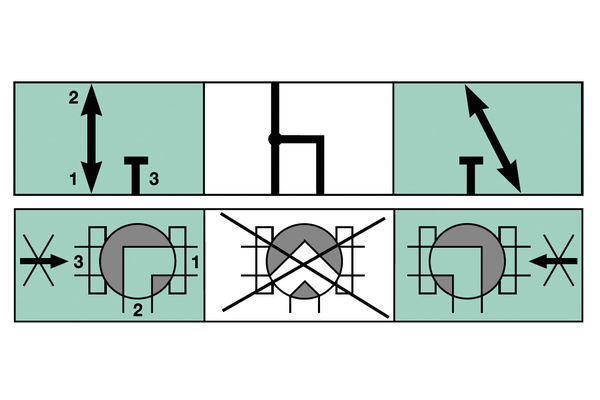

  Bohrung:	L
  GL [mm]:	12
  Werkstoff Gehäuse:	Stahl
  Werkstoff Schaltkugel:	Stahl, hartverchromt
  Werkstoff Schaltkugeldichtung:	POM
  Werkstoff Schaltwelle:	Stahl
  Werkstoff Schaltwellendichtung:	NBR
