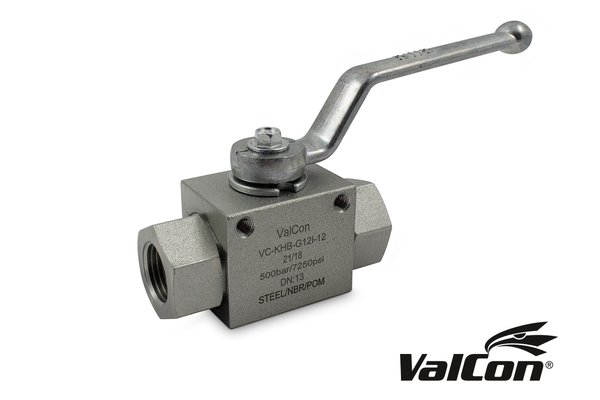

Valcon® Blockkugelhahn (BSP)

2/2-Wege Ausführung

Zum Zubehör

Details

Artikelnummer

VC-KHB-G14I-6

VC-KHB-G38I-10

VC-KHB-G12I-12

VC-KHB-G34I-20

VC-KHB-G1I-25

Betriebsdruck [bar]

500

315

Gewinde + Norm

Withworth-Rohrgewinde (BSP), DIN EN ISO 228-1

Anschluss-Gewinde [GA]

1/4"

3/8"

1/2"

3/4"

L [mm]

69,0

72,0

83,0

95,0

113,0

Hebellänge [R] [mm]

120,0

108,0

170,0

B [mm]

28,0

32,0

35,0

48,0

57,0

H [mm]

32,0

40,0

57,0

64,0

Menge

Produktinformationen

Technische Daten

Werkstoff Gehäuse:	Stahl
Werkstoff Schaltkugeldichtung:	POM
Werkstoff Schaltwelle:	Stahl
Werkstoff Schaltwellendichtung:	NBR

Vorteile

Präzises Umschalten durch optimal justiertes Drehmoment und ergonomischem Handgriff - Befestigungsbohrung mit Gewínde (5mm Durchgangsbohrung, beidseitig Gewindesacklochbohrung M6) schaffen vielfältige Befestigungsmöglichkeiten. - Kugelhähne sind geschützt durch Staub- und Gewindeschutzkappen.

Praxis-Tipp

Genormte Anschlussformen können andere Nenndrücke aufweisen als die vorgenannten Betriebsdrücke. Bitte beachten Sie dies bei der Auswahl. Hochdruckkugelhähne mit schwimmend gelagerter Kugelführung: 2/2-Wege und 3/2-Wege Kugelhähne mit einer schwimmend gelagerten Kugel dürfen nur drucklos geschaltet werden.
