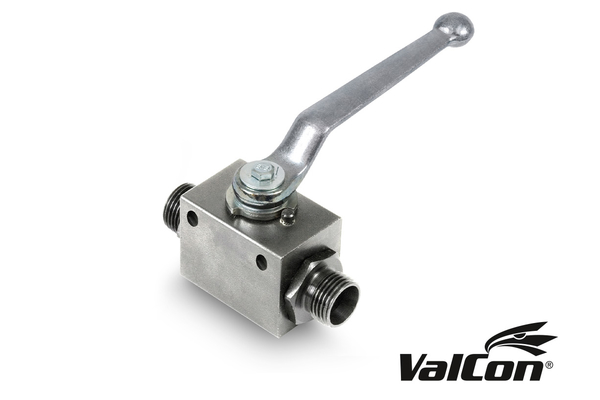

Valcon® Blockkugelhahn (metrisch, leichte Reihe)

Details

DN
6
8
10
12
16
Betriebsdruck [bar]
500
500
500
500
400
Gewinde + Norm
Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
Für lötlose Rohrverschraubung, DIN 2353, leichte Reihe, ISO 8434-1
Anschluss-Gewinde [GA]
M14x1,5
M16x1,5
M18x1,5
M22x1,5
M26x1,5
Rohr-Ø R [mm]
8
10
12
15
18
L [mm]
67,0
74,0
74,0
82,0
82,0
Hebellänge [R] [mm]
120
120,0
120,0
108,0
155,0
B [mm]
28,0
32,0
32,0
35,0
38,0
SW [mm]
22
27
27
30
32
SW1 [mm]
9
9
9
9
12
D1
M6
M6
M6
M6
M6
H [mm]
32,0
40,0
40,0
40,0
46,0
Menge


Produktinformationen

  • Technische Daten
    Werkstoff Gehäuse: Stahl
    Werkstoff Schaltkugeldichtung: POM
    Werkstoff Schaltwelle: Stahl
    Werkstoff Schaltwellendichtung: NBR

Vorteile

Präzises Umschalten durch optimal justiertes Drehmoment und ergonomischem Handgriff - Befestigungsbohrung mit Gewínde (5mm Durchgangsbohrung, beidseitig Gewindesacklochbohrung M6) schaffen vielfältige Befestigungsmöglichkeiten. - Kugelhähne sind geschützt durch Staub- und Gewindeschutzkappen.

Praxis-Tipp

Genormte Anschlussformen können andere Nenndrücke aufweisen als die vorgenannten Betriebsdrücke. Bitte beachten Sie dies bei der Auswahl. Hochdruckkugelhähne mit schwimmend gelagerter Kugelführung: 2/2-Wege und 3/2-Wege Kugelhähne mit einer schwimmend gelagerten Kugel dürfen nur drucklos geschaltet werden.
