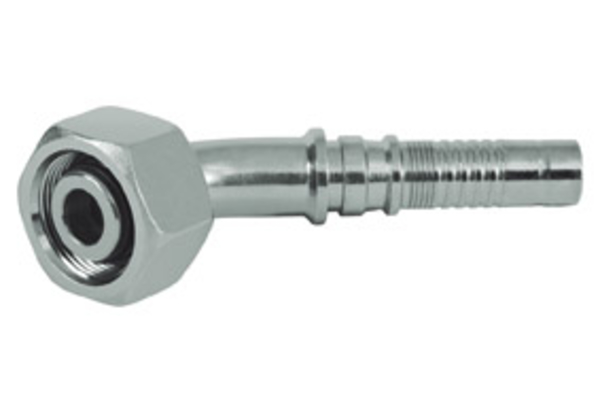

HV-S36MSOF25-45S12
DKOS 45° MSOF 45°

Produktinformationen

• Technische Daten

  DN:	19
  Size:	12
  Zoll:	3/4
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe

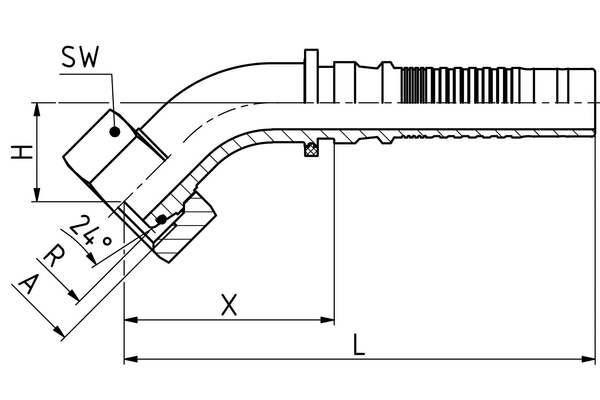

  Anschluss-Gewinde A:	M36x2
  X [mm]:	64,5
  L1 [mm]:	137,5
  H [mm]:	29,0
  Außendurchmesser O-Ring [mm]:	22,0
  Höhe O-Ring [mm]:	2,5
  SW1 [mm]:	46
  Mutterntyp:	ÜM
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Multispiralprogramm HV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
