HV52MSOF38-45S16
DKOS 45° MSOF 45°

Produktinformationen

• Technische Daten

  DN:	25
  Size:	16
  Zoll:	1
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe

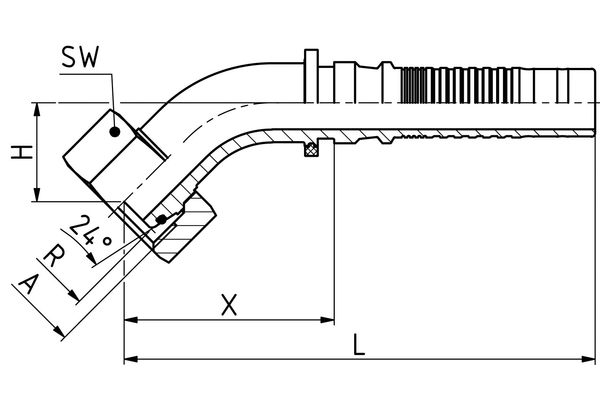

  Anschluss-Gewinde A:	M52x2
  Rohr-Ø R [mm]:	38S
  X [mm]:	96,5
  L1 [mm]:	176,0
  H [mm]:	40,5
  Außendurchmesser O-Ring [mm]:	33,0
  Höhe O-Ring [mm]:	2,5
  SW1 [mm]:	60
  Mutterntyp:	ÜM
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Multispiralprogramm HV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
